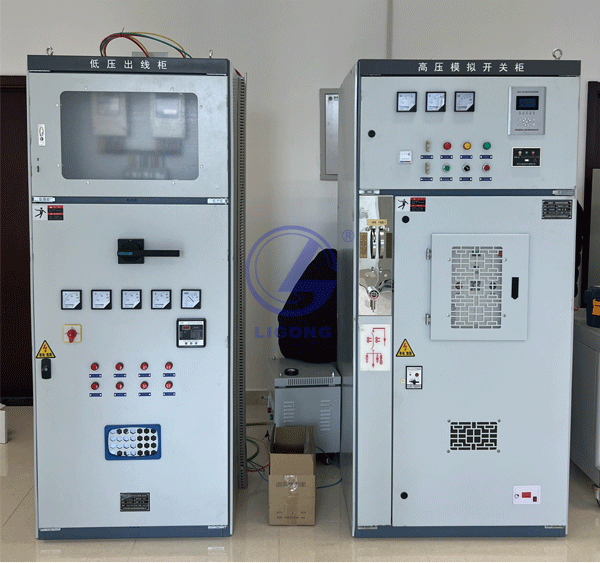

LG-GDY01A型 高壓開關柜實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、主要技術參數
1、額定絕緣電壓：交流660V
2、額定工作電壓：交流380V
3、輔助電路額定工作電壓：交流380V、220V
4、母線額定電流：100A
5、分支母線額定電流：10~16A；
6、柜體尺寸：
高壓柜：（高、寬、深）2000×800×800（mm）
低壓柜：（高、寬、深）2000×600×800（mm）
二、結構要求
1、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
2、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
3、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
4、供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
三、配置要求：
（一）高壓模擬開關柜
用于高壓進線電源控制
1、功能：
（1）帶有上、下高壓隔離開關
（2）帶有真空斷路器
（3）可以進行各相電壓轉換操作
（4）有三相電流、電壓指示儀表
（5）斷路器板前操作
（6）設備帶有前后有隔離保護鋼板
（7）進線方式：上下均可進出
（8）高壓電壓互感器（模擬）
（9）高壓電流互感器
2、主要性能及技術指標
（1）電流互感器：LZZBJ9-10
（2）電壓互感器：JDZ-10
（3）真空斷路器：VS1-12/630-20
（4）高壓隔離開關：GN19-12/630
（5）電壓表（指針式）：42L6-V
（6）電流表（指針式）：42L6-A
（7）銅排、支住絕緣子
（二）出線柜
用于動力控制
功能：
（1）帶有隔離開關（隔離開關帶熔斷器，板前操作）
（2）出線開關（板前操作）
（3）支路控制開關（三路輸出）
（4）前后開有觀察窗
（5）三相有功表
（6）三相無功表
（7）三相功率因數表
（8）電力電容器
（9）模擬變壓器
2、主要性能及技術指標
（1）隔離開關（帶熔斷器）：QSA
（2）塑殼開關：AAM1
（3）三相有功表
（4）三相無功表
（5）電力電容器: BSMJ0.4-3-3
（6）自動補償控制器：JKL5CF
（7）交流接觸器：CJ19
（8）變壓器：SG-SBK
（三）智能考試終端
（1）系統采用7寸觸摸屏為主體，可選擇指定故障考核方式或隨機故障考核方式。
（2）隨機故障考核方式下系統具有自動隨機出題功能，使每次維修的故障都不相同。
（3）隨機故障考核方式可設置故障范圍及故障數量。
（4）掉電后不會丟失所設置的參數及考核結果。
（5）具有自動評分參數設置、考核時間設置及倒計時、暫?？己说裙δ?。
（6）自動保存考生的考號、分?jǐn)?shù)、誤排次數、剩余故障、剩余時間、答題情況等。
（7）每個故障點都默認設置為開路故障，可根據要求改變?yōu)槎搪饭收稀?br />
（8）考核系統未上電時，電氣線路能正常工作。上電后，電氣線路的工作狀態取決于上一次考核系統斷電時的情況（可設置）。但故障點位置與上次不一樣（隨機故障考核方式下）。
（9）本機具有30個故障繼電器，可設最多30個故障點。
（10）本機由繼電器的常閉觸頭作為導線故障設置的控制。當繼電器工作時，即導線斷開呈現故障，繼電器不工作時，即導線導通無故障。
（11）可選擇通電后是否加載故障。
（12）當本機沒有接通電源時，所有繼電器都不工作。待維修的設備即處于正常狀態。
（13）操作者確定設備故障點后，在本機答題頁面輸入相應的故障編號即可。
（14）故障排除完畢后，按“交卷”提交。如果考核時間超過預設的時間，系統將自動交卷。如果電源斷電，系統將在上電后自動重設故障。未交卷的數據不會保存。
（15）考核成績以報表顯示保存在本機，并可通過移動存儲器下載。
（四）生物識別設備
（1）可實現二代身份證信息讀取，身份證真假識別，無需二次開發能與現有各類應用軟件無縫連接，具有快速、準確、輕松等特點；
（2）內置式居民身份證閱讀器，工作頻率：13.56MHz；天線表面法線方向最大讀卡距離處電磁場強度≥1.5A/MRMS;通信接口：USB2.0;閱讀距離：0~3cm;閱讀時間：＜1S；供電方式：usb供電;使用平臺:Windows xp/win 7；
（3）可用開發工具：VC/DEPHI/VB/P等；
（4）安裝于設備考培終端內。
（五）設備柜
安全用具：絕緣手套，絕緣靴，安全帽。
（六）電腦配置：≥I7,12代，16G內存，512G固態硬盤，2G獨顯，32英寸。
四、實驗項目
1、高壓開關柜及其高壓電器的認識實驗
2、低壓開關柜及其低壓電器的認識實驗
3、真空斷路器的檢修
4、真空斷路器控制實驗
5、萬能斷路器的檢修
6、高壓開關柜的檢修
7、隔離開關的檢修
8、電壓互感器的檢修
9、電流互感器的檢修
10、高壓熔斷器的檢修
11、低壓斷路器的檢修
12、塑料外殼式斷路器的檢修
13、拆裝、檢修交流接觸器
14、過流繼電器的檢修
15、中間繼電器的檢修
16、電流表的檢修及認識實驗
17、電壓表的檢修及認識實驗
18、三相功率因數表的檢修及認識實驗
19、三相有功表的檢修及認識實驗
20、三相無功表的檢修及認識實驗
21、無功功率補償器的檢修及特性實驗
22、電力電容器的檢修及認識實驗
23、無功補償?shù)牟僮骷疤匦詫嶒?br />
24、漏電開關的特性實驗
25、交流接觸器的電氣特性實驗
26、熱繼電器的電氣特性實驗
27、電源控制起停實驗
28、電力系統過流保護協調與控制實驗
29、正常運行的抄表實驗
30、正常運行時的監測實驗
