工業自動化通訊網絡實訓柜
一、產品概述
“LGNW-01型 工業自動化通訊網絡實訓柜(網孔板)”依據目前工業網絡結構的現狀，將現代企業中的“現場控制層”、“過程監控層”、“企業管理層”三個網絡層次展現在學生面前，控制柜內部為網孔板結構，培養學生從元器件裝配、接線到調試等全方位操作技能，提高實際動手能力，用戶同時還可在原來的基礎上根據需要靈活增減模塊，通過上述實訓使得學生對網絡層次結構有更深的理解，培養學生組合應用及創新能力。
該實訓柜還具有掛接其它外圍設備的能力，如工業全數字直流調速系統實訓柜、工業全數字交流調速系統實訓柜、實物模型對象等，真正實現通訊網絡的功能，具有結構合理、功能完善、可靠性好、性價比高的優點。
二、系統特點
設備采用網孔板結構，培養學生從元器件裝配、接線到調試等操作技能，提高實際動手操作能力；
具備擴展功能，作為一個通訊網絡，在其工業以太網和PROFIBUS-DP總線上還可以掛接支持該總線協議的第三方設備。
三、技術性能
輸入電源：單相三線～220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜1kVA
外形尺寸：80cm×60cm×180cm

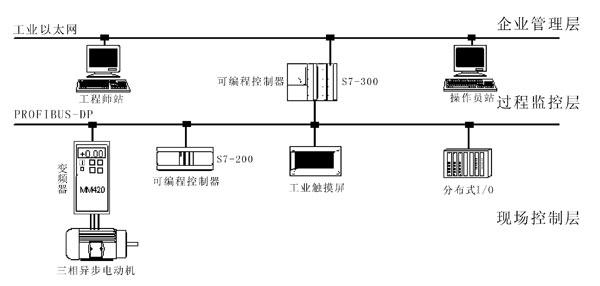

四、網絡結構圖
工業以太網以上的部分屬于“企業管理層”，完成的是大量的數據傳輸和監控工作，上部配兩臺PC機，一臺為工程師站，完成對下層網絡硬件設備的配置和底層設備的編程，另一臺為操作員站，完成對整個網絡設備運行情況的總體監控。
工業以太網和現場總線之間為“過程監控層”，完成的是對現場總線上設備的控制以及數據通訊。|
現場總線以下的為“現場控制層”，完成具體的現場操作的功能。
五、實訓柜配置
1.電源控制柜 電源控制柜由柜體及柜門組成，柜壁采用鐵質雙層亞光密紋噴塑結構，雙柜門設計，前柜門采用玻璃，可以隨時清楚的觀察到內部設備的狀態，柜內采用網孔板，便于用戶裝配、接線、調試實操及根據授課需要增減模塊，在柜體兩側設有PROFIBUS-DP、以太網通訊口便于外擴，同時還設有單相三極220V電源插座，可以給計算機提供電源。
2.S7-300PLC 主機(CPU315-2DP)一臺：128k的RAM，帶現場總線(PROFIBUS-DP)以及MPI通訊接口；
通訊模塊(CP343-1)一個：用于SIMATIC S7-300連接工業以太網。
3.S7-200PLC 主機(CPU224)一臺： 8k的用戶程序區，5k的數據儲存區，本身集成14個數字量輸入/10個數字量輸入，可以支持PPI、MPI等通訊協議。
通訊模塊(EM277)一個：用于SIMATIC S7-200連接到現場總線(PROFIBUS-DP)。
4.觸摸屏 西門子SIMATIC TP170A一塊，顯示尺寸為5.7寸，黑白、分辯率（象素）為320×240，256kbyte存儲器，支持RS232 、RS485及PROFIBUS-DP通訊方式。
5.分布式I/O 選用門子ET200M系列，包括以下模塊：
PROFIBUS-DP 接口模塊(IM153)一個：用于將ET200M連接到PROFIBUS-DP網絡中；
數字量輸入/輸出(SM323)一個：16路數字量輸入/輸出；
模擬量輸入(SM331)一個：8路×12位模擬量輸入；
模擬量輸出(SM332)一個：4路×12位模擬量輸出。
6.交流變頻器 設有西門子的MICROMASTER 420通用變頻器一個，安裝PROFIBUS-DP通訊模塊及基本操作面板，供總線通訊及參數設置使用。
7.電機：0.37kW的三相鼠籠式異步電機一臺，作為變頻器驅動的負載。
8.通訊網卡 西門子CP5611一塊：用于工控機連接到PROFIBUS 和SIMATIC S7 的MPI，支持PROFIBUS 主站和從站、PG/OP、S7通訊。
9.豪華型電腦桌 兩張
10.計算機(須用戶自備)
要組建建C/S（客戶機/服務器）系統，至少需要2臺計算機，一臺為工程師站，安裝STEP 7等軟件，主要完成的是對下層網絡硬件設備的配置和底層設備的編程(包括PLC等)；另一臺PC機稱為操作員站，機器上安裝WinCC等組態軟件，主要完成對整個網絡設備運行情況的總體監控。如果整個網絡只用工程師站來完成編程和監控工作，則需要1臺計算機即可。
硬件配置：基本配置要求P4 3.0G以上，內存至少為512M
操作系統：1.服務器：Windows2000+SP4(服務器版)
2.客戶機：Windows2000+SP4(專業版)或Windows XP(專業版)+SP2
六、實訓項目
工業通訊網絡系統組裝
西門子S7-200可編程控制器編程
西門子S7-300可編程控制器編程
交流變頻器操作
觸摸屏編程
WinCC工控組態軟件編程
分布式I/O控制
變頻器的控制
主從數據交換
