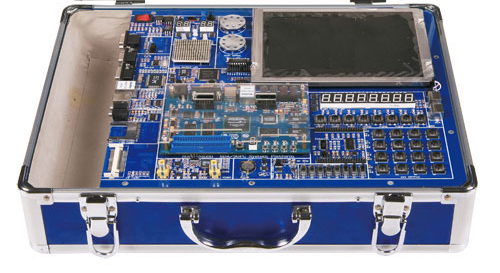

大規模EDA/SOPC綜合實驗開發系統
SOPC(即基于FPGA的片上系統)和SOC(片上系統)解決方案是現代電子技術和電子系統設計的匯聚點和發展方向，它將EDA技術、計算機設計技術、嵌入式系統、工業自動控制系統、DSP及數字通信系統等，在技術上溶為一體，在結構上凝為一片，即片上系統及其設計技術。
隨著EDA技術的發展和大規?？删幊唐骷阅艿牟粩嗵岣?，SOPC的開發與應用不僅成為可能，而且已被廣泛應用于許多領域。一方面，SOPC在極大地提高了電子系統性能價格比的同時，還開辟了許多新的應用領域,如高端的數字信號處理、通信系統、軟件無線電系統的設計、微處理器及大型計算機處理器的設計等等；另一方面，由于SOPC基于EDA技術標準的設計語言和系統測試手段、規范的設計流程與多層次的仿真功能以及高效率的軟硬件開發與實現技術，使得SOPC及其實現技術無可爭議地成為現代電子技術*具時代特征的典型代表。與基于ASIC的SOC相比，SOPC具有更多的特點與吸引力，它不僅在實用中具有開發軟件成本低、硬件實現風險低、產品上市效率高、系統結構可重構及硬件可升級等優勢，而且具有設計者易學易用、高附加值產品設計成本低等優勢。對于教學與實驗來說，SOPC更是一個技術與理論的匯聚點。
一、適用范圍
大規模EDA/SOPC綜合實驗開發系統不僅適用于普通數字系統設計課程的教學要求（可涵蓋所有可編程數字電路設計實驗），并且提供新一代嵌入式系統SOPC設計課程的相關實驗。該系統使用Altera公司提供的的Nios軟核以及SOPC軟硬件集成開發環境，可以較快地用于嵌入式應用系統的開發。
相關實驗包括：輸入與輸出實驗（串口、鍵盤、LED、LCD），USB通訊實驗，AD/DA轉換實驗等。實驗系統采用模塊化結構，各模塊可以獨立使用，也可以組合使用，易于擴展和修改，可滿足實驗的各種不同要求。
適用于各大專院校，尤其是計算機、自動控制、通訊、無線電等相關專業開設數字系統及嵌入式系統等實驗教學使用。
二、硬件資源
1. Cyclone™ 系列FPGA器件EP1C12Q240（包括12,060Les，相當于30萬門左右）
2. 配置芯片：EPCS4，4Mbit儲存量，支持AS和JTAG兩種配置模式
3. 512k SRAM(16位)
4. 2M FLASH(8位)
5. 2個 RS232串行接口
6. 1個PS/2接口
7. A/D+D/A通用擴展模塊
8. A/D、D/A高速擴展模塊
9. 1個雙通道音頻輸入/1個雙通道音頻輸出接口
10. 8個7段數碼管
11. 8個LED
12. 八位電平開關
13. 彩屏顯示模塊
14. 4×4鍵盤矩陣
15. USB的擴展模塊
16. 8色VGA接口
17. 交通燈模塊
18. 下載 電纜Byterblaster II
19. 開發環境： Altera Quartus II& SOPC Builder
三、實驗項目
1. 門電路設計與仿真
2. 組合邏輯電路設計與仿真
3. 觸發器電路設計與仿真
4. 時序邏輯電路設計與仿真
5. 加法計數器電路設計
6. 譯碼電路設計
7. 3-8譯碼器電路設計
8. 優先編碼器74LS148設計應用
9. 74LS164控制電路設計
10. 全加器設計
11. 分頻電路設計
12. 12歸1電路設計
13. 用硬件描述語言進行數字鐘設計
14. 串行掃描顯示電路設計
15. BCD碼轉換電路設計
16. 16進制數轉換10進制電路設計
17. LPM使用及乘法器的設計
18. 模擬交通燈電路設計
19. 4×4 陣列式鍵盤掃描顯示設計
20. USB接口設計實驗
21. 音頻接口模塊實驗
22. PS2接口設計實驗
23. VGA顯示設計
24. FPGA與計算機雙工通信實驗
25. 串行接口控制雙色LED顯示實驗
26. AD轉換實驗
27. DA 轉換實驗
28. 步進電機驅動實驗
29. 直流電機驅動實驗
30. 實用電梯控制器設計
31. 液晶顯示實驗
32. 建立NiosⅡ嵌入式處理器硬件系統
33. NiosⅡ軟件設計與運行流程
