電子設計競賽應用開發系統（II型）
一、產品概述
“電子設計競賽應用開發系統”是專門為電子設計競賽訓練、創新實驗開發、課程設計、畢業設計而研發的新一代全開放型教學設備，可用作全國大學生電子設計競賽訓練、課程設計、課外科技活動、畢業設計及現代電子系統應用開發的學習平臺。

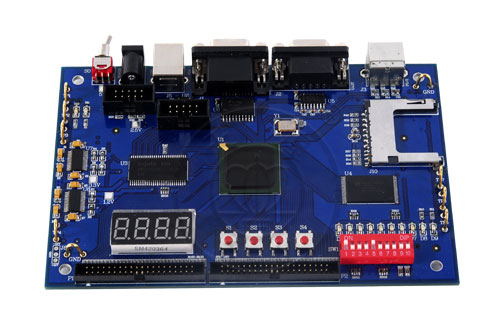

采用工業標準8層板設計，采用Altera公司Cyclone III系列的EP3C16 FPGA（90萬門）。包含能滿足不同開發需要的Flash、SDRAM、高速clock和配置芯片以及豐富的外圍接口。該板既能獨立使用，也可搭配實驗箱(THGSC-2型和THGSC-3型)作為核心板使用。可選配多種高級實驗模塊，進行擴展實驗和創新設計。
二、系統特點
1.采用多層工業級標準精心設計
2.FPGA主芯片采用Altera公司的Cyclone III系列EP3C16 FPGA（90萬門）
3.配有全功能USB仿真開發工具（支持Altera全系列器件），速度快，性能穩定可靠
三、適用范圍
1. 系統既能單獨使用，也可結合實驗箱(THGSC-2型和THGSC-3型)作為核心板使用
2. SOPC技術/Nios II軟核嵌入式系統實驗教學、開發應用
3. EDA技術實驗教學、開發應用
4. IC設計硬件仿真、科研項目硬件驗證與開發
5. 研究生課題開發、電子設計競賽培訓
6. 自主創新應用開發，各類CPU IP核片上系統開發
四、系統配置
1. FPGA主芯片采用Altera公司的Cyclone III系列EP3C16 FPGA（90萬門）
2. 采用EPCS4作為配置芯片，容量4Mbit
3. 支持 JTAG、AS模式，便于在電子競賽、科研項目開發中使用
4. 8MB SDRAM、4MB Flash
5. SD卡接口、VGA接口、標準RS232接口、PS/2鼠標/鍵盤接口
6. 2個40針外擴接口，接口上帶3.3V、5.0V、±12V電源
7. 10個撥碼開關、10個LED顯示、4個七段數碼管
8. 50MHz系統時鐘源
9. 提供板級和芯片級電壓5.0V、3.3V、2.5V、1.2V
10. 選配模塊
11. 并行ADC/DAC模塊
12. 串行ADC/DAC模塊
13. 高速ADC/DAC模塊
14. USB2.0接口模塊
15. 以太網接口模塊
16. 2.4G無線通信模塊
17. 紅外通信模塊
18. 通用輸入輸出接口模塊
19. 通用液晶屏接口模塊
20. Audio輸入與輸出模塊
21. 視頻輸入輸出模塊
五、實驗項目
(一)基礎實驗
1. 基于QUARTUSII圖形輸入電路的設計
2. 基于VHDL格雷碼編碼器的設計
3. 含異步清零和同步使能的加法計數器
4. 七段數碼管顯示電路的設計
5. 數控分頻器的設計
6. 圖形和VHDL混合輸入的電路設計
7. 四位并行乘法器的設計
8. 基本觸發器的設計
9. 四位全加器設計
10. 用VHDL設計七人表決器
11. 用VHDL設計四人搶答器
12. 可控脈沖發生器的設計
13. 正負脈寬調制信號發生器設計
14. 序列檢測器的設計
15. PS/2鍵盤
16. UART通信
17. VGA彩條信號發生器的設計
18. PN碼產生器
19. Gold碼產生器
20. 數字頻率計的設計
21. 數字鐘的設計
22. 序列檢測器的設計
23. 數字秒表的設計
24. 并行AD/DA轉換實驗（需配并行ADC/DAC模塊）
25. 串行AD/DA轉換實驗（需配串行ADC/DAC模塊）
26. DDS信號發生器（需配高速ADC/DAC模塊）
27. USB2.0總線通信實驗（需配USB2.0接口模塊）
28. 以太網口通信實驗（需配以太網接口模塊）
29. 無線通信實驗（需配2.4G無線通信模塊）
30. 紅外數據通信實驗（需配紅外通信模塊）
31. 基本輸入輸出實驗（需配通用輸入輸出接口模塊）
32. IIC總線接口實驗（需配通用輸入輸出接口模塊）
33. SPI總線接口實驗（需配通用輸入輸出接口模塊）
34. 圖形液晶顯示實驗（需配通用液晶屏接口模塊）
35. 字符液晶顯示實驗（需配通用液晶屏接口模塊）
36. 音頻采集與回放實驗（需配Audio輸入與輸出模塊）
37. 視頻采集與回放實驗（需配視頻輸入輸出模塊）
(二)SOPC實驗(NIOSII 32 Bit IP 設計)
1. Hello Nios II實驗
2. 開關、按鍵及LED實驗
3. 定時器實驗
4. 7段碼顯示實驗
5. Nios II與PC機UART通信
6. SDROM控制器核讀寫實驗
7. DMA傳輸實驗
8. PS/2鍵盤實驗
9. SD讀寫實驗
六、儀器配置
用戶必配設備：計算機、40M雙蹤示波器
用戶選配：函數信號發生器、邏輯分析儀
