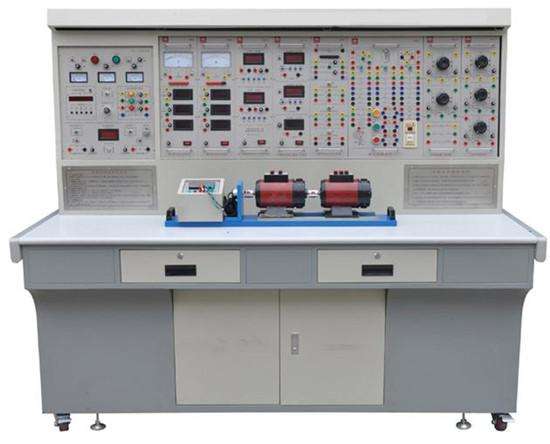

一、裝置配置功能
1. 實驗裝置：所有組件模塊化設計，便于維修。
2. 實驗臺架：以鋁合金材為主體結構，底部配置標準吊柜，采用 2 層結構，可放置掛件等。
3. 交流電源：提供三相固定 380V 交流電源，塑料專用模具設計，獨立模塊化；實驗裝置電源云監測系統：具有可關閉接入網關的設備電源；可控制啟動接入網關的所有設備電源；可按設定時間工作；支持在線查詢控制節點的工作狀態；具有記錄查詢，可查看啟動、關閉時間功能；設備使用數據需為可導出；具有可監測設備的報警狀態等功能； 投標書提供虛擬系統控制系統畫面截圖，投標書需提供實驗仿真圖片。
4. 調壓器：三相同軸聯動自耦調壓器（規格 1.5kVA、0～450V）三相自耦調壓器。
5. 直流電源：提供 220V(不小于 1A)勵磁電源，帶過流保護；電樞電源，0-250V，不小于 3A ，同時顯示電壓、電流（自動量程，精度不低于 0.2 級）、恒流、恒壓狀態任意切換顯示。

6. 保護、防雷、濾波功能。
7. 測量?jī)x表
（1） 直流數字電壓、毫安、安培表
電壓表：0-500V，精度：不低于 0.2 級。
毫安表：0-2A，精度：不低于 0.2 級。
電流表：0-30A，不低于 0.2 級。
（2） 單三相智能功率、功率因數表
智能功率、功率因數表測量精度不低于 1.0 級，功率因數測量范圍 0.3～1.0，電壓電流量程為 450V 和 5A，能自動判別并顯示負載性質，可存儲測量數據。符合標準的工業通信協議。
（3） 智能化交流電流表至少 3 只。精度：不低于 0.5 級，量程：0-5A。
（4） 智能化交流電壓表至少三只。精度：不低于 0.5 級，量程：0-500V。
（5） 工業級柜裝，專用插接短接連接，具有手動、自動量程，帶 4-20mA 電流輸出口， 繼電器報警輸出口，支持工業標準通信網絡接口及協議。
8. 實驗?zāi)K
（1） 三相可調電抗器組件：不低于 127V/0.5A 的固定電抗器和 0～250V 的自耦調壓器組成；
（2） 旋轉燈、并網開關、同步機勵磁電源組件；
（3） 整步表及開關組件；
（4）三相芯式變壓器組件 127V/ 0.4A 、 63.6V/ 0.8A 、 31.8V/ 1.6A；
（5） 三相組式變壓器組件原邊 220V/0.35A，副邊 55V/1.4A；
（6） 三相可調電阻器組件三組 90Ω*2/1.3A 瓷盤電阻；
（7） 三相可調電阻器組件三組 900Ω*2/0.41A 瓷盤電阻；
（8） 可調電阻器、電容器組件 90Ω×2/1.2A 及 900Ω×2/0.41A 瓷盤電阻；
（9） 波形測試及開關板組件；
（10） 繼電接觸實驗箱 3 個交流接觸器、按鈕及時間繼電器等；
（11） 直流斬波實驗組件完成六種典型實驗；
（12） 給定及實驗器件，提供給定(±15V 可調電壓輸出)、壓敏電阻(作為過壓保護元件，內部已連成三角形接法)、二極管，24V 電源及電感；
（13） 變壓器實驗組件三相芯式變壓器一個(該變壓器有 2 套副邊繞組，原、副邊繞組的電壓為 127V/63.6V/31.8V)；
（14） 晶閘管橋式電路掛箱：提供 12 只分成正、反橋兩組的晶閘管，每只晶閘管均設有過流、過壓保護裝置，正、反橋晶閘管可通過外加信號進行觸發(留有觸發脈沖輸入接口)，可更好的完成設計性實驗；
（15） 晶閘管觸發電路掛箱：三相鋸齒波移相觸發電路：提供雙路晶閘管的移相電路， 提供觀察座，輸出專用接口等，并設置有故障點進行考核排故，故障排除可以用專用導線根據原理圖短接也可以輸入線號來排除故障；故障說明需通過手動按鈕設置或觸摸屏配合 PLC 設置故障；
（16） 晶閘管觸發電路實驗：需提供提供單結晶體管觸發電路、正弦波同步移相觸發 電路、鋸齒波同步移相觸發電路、單相交流調壓觸發電路、TCA785 集成觸發電路共五個觸發電路實驗；
（17） 電機調速控制實驗：需提供以下模塊：給定模塊，可調電阻及電容，電流反饋與過流保護(FBC+FA)、給定器(G)、轉速變換器(FBS)、反號器(AR)、調節器 I 和調節器 II；
（18） 線繞式異步電機啟動與調速電阻箱：線繞式異步電動機轉子專用電阻分 0Ω、2Ω、5Ω、15Ω；

（18） 數字化電源（整批配置 1 套）：需采用嵌入式芯片設計，預留 SWD 編程調試接口且全低壓供電、逆變輸出設計，可進行實驗操作；逆變輸入直流電壓 DC24V，具有硬件過電流保護及防反接保護、軟件過流保護功能；采用 LCL 濾波，支持單極性雙極性SPWM 逆變?yōu)V波；預留逆變輸出電壓反饋端口供用戶使用，設計有 RS-485 通信接口便于用戶調試，供貨時需配套設備源代碼、PCB、SCH、材料清單等。
（19） 數字化逆變器（整批配置 1 套, 單相容量不小于 0.2kVA）：工業級電源變換模塊，能將主機模塊的電源經過變換為從機使用，讓學生了解新型電源配電自動化原理， 需具有低壓報警，低壓關斷，過壓關斷，過載關斷，過熱保護等多種功能。主控采用STM32，OLED 液晶顯示尺寸不小于 45*25，可以并網與離網輸出，開放核心源代碼供學生研究，深入了解變頻原理、并網原理等，配置一套三電平設計，DSP+ARM 架構的 10KW 應急電源資源，配套設備源代碼、PCB、SCH、材料清單等。
（20） 接觸電阻與壓力測量裝置資源包（整批配置 1 套）：模塊采用精密滾珠絲桿調節機構，高可靠，壓力傳感器、恒流源，高精度電阻表、高精度壓力表，能很好的完成接觸電阻測量與壓力的關系等。
（21） 交直流電弧實驗裝置資源包（整批配置 1 套）：科研型弧光保護裝置，該模塊采用精密滾珠絲桿調節機構，高可靠，高耐用的電極，能很好的完成直流電路、交流電力等實驗。
9. 實驗所需電機導軌及電機
（1） 電機導軌采用不銹鋼導軌（同軸度不大于±5 絲）,2048 圈光電編碼器（支持400線、600 線、 1024 線、2048 線等常見編碼器），與其精度相當?shù)臏y(cè)速發電機及數顯轉速表,包括測速及固定電機的不銹鋼導軌等。
（2） 校正過直流發電機：PN≥375W,UN=220，Uf=220V, 雙軸伸。
（3） 直流并勵電動機：,雙軸伸。
（4） 三相鼠籠式異步電動機：PN≥90W 空載轉 1500r/min,Y/△接法。
（5） 三相線繞式異步電動機：PN≥90W,UN=220V,空載轉速 1500r/min,Y 接法。
（6） 三相同步電動機：PN≥90W,,Y 接法。
10. 配套教學資料：提供教學手冊、測試線、電源線、相關配套軟件。
二、可完成的實驗內容
（一）電機拖動部分：
（1） 電機基礎實驗:1）認識實驗;2）直流并勵電動機實驗;3）直流發電機實驗;
（2） 變壓器實驗:1）單相變壓器實驗;2）三相變壓器;3）三相變壓器的聯接組和不對稱短路;4）三相三繞組變壓器;
（3） 異步電機實驗:1）三相鼠籠異步電動機的工作特性 2）三相異步電機變頻調速；
（4） 電動機機械特性的測定：1）直流他勵電動機在各種運轉狀態下的機械特性；2） 三相異步電動機在各種運行狀態下的機械特性；
（5） 同步電機實驗：1）三相同步發電機的運行特性實驗；2）三相同步發電機的并聯運行實驗；3）三相同步發電機參數的測定；
（二）電力電子部分：
（1） 三相半波可控整流電路實驗；
（2） 三相半波有源逆變電路實驗；
（3） 三相橋式全控整流及有源逆變電路實驗；
（4） 單相交流調壓電路實驗；
（5） 單相整流及有源逆變電路實驗；
（6） SCR\GTO\MOSFET\GTR\IGBT 特性實驗；

（7） GTO\MOSFET\GTR\IGBT 驅動與保護電路實驗；
（8） 典型電力電子器件線路實驗：直流斬波電路的性能研究(降壓斬波電路、升壓斬 波電路、升降壓斬波電路、Cuｋ斬波電路、Sepic 斬波電路、Zeta 斬波電路六種典型線路)(MOSFET 或 IGBT)；
（9） 直流電機調速實驗：1）晶閘管直流調速系統參數和環節特性的測定實驗 (SCR)；2）晶閘管直流調速系統主要單元的調試(SCR)；3）單閉環(轉速單閉環、電流單閉環)不可逆直流調速系統實驗(SCR)；雙閉環不可逆直流調速系統實驗(SCR)；
（10） 交流電機調速系統實驗：1）雙閉環三相異步電機調壓調速系統實驗；2）雙閉環三相異步電機串極調速系統實驗。
三、選配模塊
（一）基于DSP 的電機控制系統
（1）實驗裝置
1） AC220V 電源、DC24V 電源、控制板、驅動板；直接生成 dsp 執行代碼。
2） 驅動平臺：需支持仿真開發平臺、提供上位機測控系統、主要硬件資源包括：
①主控芯片：TMS320F28335；
②A/D 和 D/A 通道：除 DSP 本身所帶的 A/D 通道外，還需額外擴展 4 路以上 12 位的 D/A 轉換通道，可編程生成任意波形，輸出電壓范圍*大為±10V；
③外擴 I/O：除 DSP 本身的 I/O 口外，可擴展多路光耦隔離輸出口（6 路以上）、多路光耦隔離輸入口（6 路以上）；
④上位機軟件：通過上位機可以實現啟動、停止、頻率調節、給定轉速調節、PID 參數設定等功能；同時可實時觀測電流、速度反饋等波形。
⑤通信接口：具備 CAN 接口，USB 接口，10M/100M 以太網接口，方便用戶擴展。
⑥功率模塊：采用 IPM 模塊。
⑦保護功能：具有過壓、過流與過熱保護功能，當保護發生時立刻封鎖 PWM 脈沖輸出。
⑧配套視頻：提供詳細的教學視頻，包含 CCS 軟件配置、使用，投標時提供實驗步驟及實驗波形等。
3） 所需軟件：Code Composer Studio 7.2.0、Matlab 2018b、C2000 工具包。4）實驗內容
（1） 基于 MATLAB 的仿真開發環境搭建；
（2） 直流有刷電機雙閉環 PWM 控制調速實驗；
（3） 直流無刷電機 PWM 控制調速實驗；
（4） 三相交流異步電機控制實驗（FOC）；
（5） 三相永磁同步電機矢量控制實驗（基于 MATLAB 圖形化仿真編程）
（二）PLC 控制模塊
    采用 西門子S7-1200PLC主機，不少于 12 路數字量輸入，8 路數字量輸出，4 路模擬量輸入,2 路模擬量輸出；不少于 2 個 接口，所有器件端子全部引出；配置正版軟件，軟件具有授權序列號。成交供應商負責與現有教學大綱完成匹配。
（三）變頻器模塊
    采用西門子V20變頻器，三相輸出不小于 0.5KW，帶通信接口，變頻器三相 AC380V 電源輸入，具有轉矩控制平方 V/F 控制等。成交供應商負責與現有教學大綱完成匹配。
（四）觸摸屏模塊
    采用昆侖通態7 寸彩色觸摸屏，分辨率不低于 800×480，帶按鍵交互功能，集成接口。
