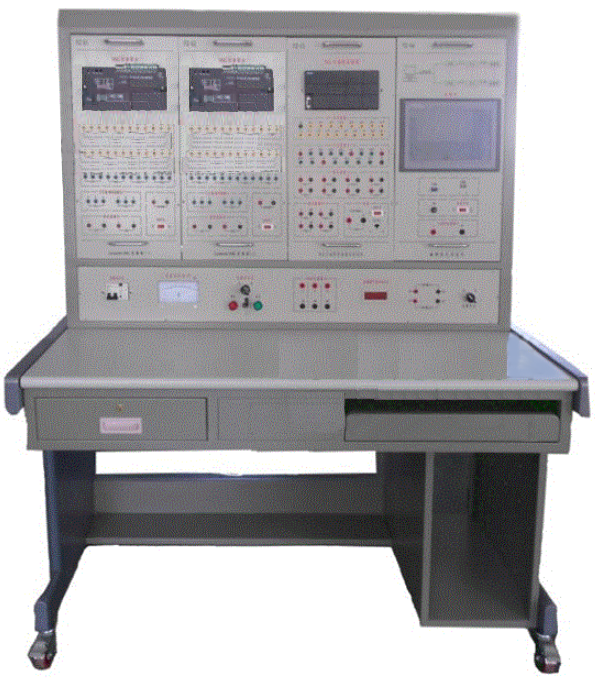

樓宇模擬對象監控系統實訓裝置
一、產品簡介
樓宇模擬對象監控系統實訓裝置主要有觸摸屏、PLC、DDC控制器和計算機組成,在觸摸屏上通過組態編程能夠完成樓宇自控系統中9個子系統(新風、中央空調、制冷站、換熱站、送排風、供配電、照明、電梯、給排水)的仿真控制。在觸摸屏上設計被控樓宇對象的系統模型,完成各系統工作流程的模擬控制,系統工作的各種傳感器和執行器通過與觸摸屏連接的PLC輸出,其中輸出I/O口(DO,AO)用于各種虛擬傳感器的信號輸出,輸入I/O口(DI,AI)用于接收DDC控制信號，控制虛擬執行器運行。它適合樓宇智能化工程技術 建筑電氣、電氣自動化、計算機控制技術等相關專業的教學和培訓。
二、系統結構與組成
觸摸屏實訓組件
采用7寸液晶屏,存儲容量: 128MFLASH,并且支持數據采集板卡、智能模塊、智能儀表、PLC、網絡設備等數百種國內外眾多常用設備
PLC實訓組件
PLC可編程控制掛箱面板,采用西門子S7-200 CPU226系列產品。
(1) PLC可編程控制面板上引出八路模擬量輸入端(Al1-Al8) ,四路模擬量輸出端(AO1-AO8) ,十八路開關量輸入端(I0.0-I2.1) ,十四路開關量輸出端(Q0.1-Q1.3)。
(2) CPU為226,它集成24輸入/16輸出,總共有40個數字量I/O點。
(3)模擬量擴展模塊,具有4路模擬量輸入, 1路模擬量輸出。
(4) PLC的編程環境軟件為: STEP 7-MicroWIN, CPU可通過網線與電腦通訊。
DDC控制器
采用DDC控制器,可以進行網絡組建、DDC編程以及基于DDC的樓控系統(BA)設計等方面的學習。三、技術性能
1.輸入電源:單相三線AC220V±10% 50Hz
2工作環境:溫度-10℃~40℃相對濕度<=85% (25℃)海拔<=4000m
3裝置容量: ℃0.5kVA
4外形尺寸:約1600mmx700mmx1660mm(長x寬x高)
5安全保護:具有漏電流保護,安全符合國家標準
四、操作項目
新風監控系統實訓
中央空調監控系統實訓
制冷站監控系統實訓
換熱站監控系統實訓
送排風監控系統實訓
供配電監控系統實訓
照明監控系統實訓
電梯監控系統實訓
給排水監控系統實訓
網絡的BMS系統集成實訓
