LGKW-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、產品特點：

LGKW-860C 網孔型電力拖動（工廠電氣控制）技能及工藝考核裝置綜合了大中專院校“電力拖動”、“工廠電氣控制技術”、“繼電接觸控制”等課程教學大綱的要求而研發。電力拖動實訓臺采用“網孔板”結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。電氣控制實驗臺設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用于各院?，F(xiàn)階段實訓設備的更新改造，迅速開設實訓課程理想的電工電子電拖實訓裝置。

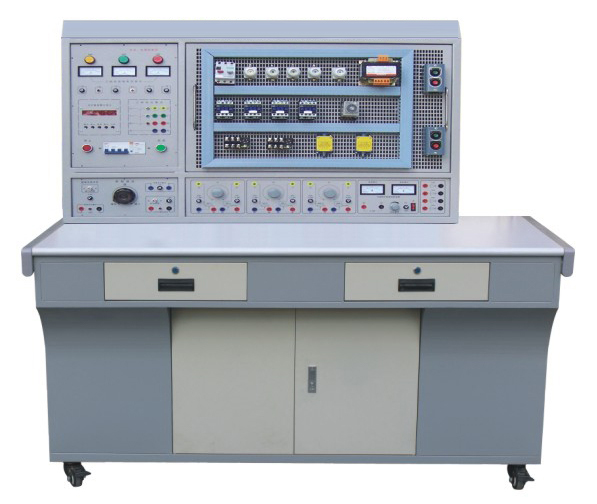

網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置

二、電力拖動實驗裝置技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、重量：200Kg

三、實訓屏構成與性能：

1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。

2、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。

3、設有450V指針式交流電壓表三只，指示輸入三相電源線電壓。

4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者人身安全。

5、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。

6、勵磁電源：直流220V/0.5A，具有短路保護

7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護

8、連續可調交流電源：0-240V連續可調，具有短路保護

9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護

10、磁盤電阻：90Ω四組，900Ω兩組

11、整流二極管：IN5408四只

四、實訓設備操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。

五、參考實訓考核項目：

1．三相異步電動機閘刀開關正轉控制線路

2．三相異步電動機接觸器點動正轉控制線路

3．三相異步電動機具有自鎖的正轉控制線路

4．三相異步電動機具有過載保護的正轉控制線路

5．三相異步電動機倒順開關控制正反轉控制線路

6．三相異步電動機接觸器聯鎖的正反轉控制線路

7．三相異步電動機按鈕聯鎖的正反轉控制線路

8．三相異步電動機按鈕接觸器復合聯鎖控制線路

9．工作臺自動往返行程控制線路

10．三相異步電動機接觸器控制串聯電阻降壓起動線路

11．三相異步電動機時間繼電器控制串聯電阻降壓控制線路

12．三相異步電動機手動Y/△降壓起動

13．三相異步電動機接觸器控制Y/△降壓起動

14．三相異步電動機時間繼電器控制Y/△降壓起動

15．三相異步電動機QX3-13型Y/△自動起動控制線路

16．三相異步電動機的多地控制

17．三相異步電動機半波整流能耗制動控制線路

18．三相異步電動機全波整流能耗制動控制線路

19．C620車床電氣控制線路

20．三相異步電動機手動降壓起動

21．三相異步電動機單相運行反接制動控制線路

22．電動葫蘆電氣控制線路

23．C6163車床電氣控制線路

24．三相異步電動機控制電路聯鎖控制線路

25．三相異步電動機主電路聯鎖控制線路

26．雙速電機手動變速器控制線路

27．雙速電機時間繼電器控制強路

28．同步電動機的能耗制動控制線路

29．直流電機啟動訓練

30．直流電機的調速訓練

31．直流電機反轉訓練

32．直流電機制動實驗訓練

33．直流電機拆裝訓練

34．直流電機檢修訓練

六、參考實訓項目配備元器件（每臺）：

序號	名稱	數量	單位	序號	名稱	數量	單位
1	三相斷路器	1	只	12	信號燈	6	只
2	交流接觸器	6	只	13	接線端子排	5	只
3	熱繼電器	2	只	14	G型導軌	1	根
4	時間繼電器	2	只	15	鈕子開關	3	只
5	三相雙投閘刀	1	只	16	走線槽	2	米
6	三相閘刀	1	只	17	尖嘴鉗	2	把
7	倒順開關	1	只	18	螺絲刀	4	把
8	BK變壓器	1	只	19	三相雙速異步電動機	1	臺
9	行程開關	4	只	20	三相異步電動機	1	臺
10	保險座	6	只	21	三相同步電動機	1	臺
11	鐵殼按鈕	2	只	22	直流并（他）勵電動機	1	臺
