LGP-J01型 可編程邏輯控制器實訓操控平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGP-J01型 可編程邏輯控制器實訓操控平臺的操作臺面板和框架采用2mm優質電鍍鋅板，側板、柜門等部分采用1~2mm的優質電鍍鋅板制作，達到IP23防護等級；表面處理：零件經過脫脂、酸洗、防銹磷化后，靜電噴塑處理；操作臺背面配置插座電源；操作臺底部由多層、多抽屜柜組成，臺面進行設備組裝、維修等工作，獨立可控電源，長≥1.5米，寬≥0.7米，高≥1.6米，主要包含一套PLC(內含模擬/數字量輸入輸出點、485通信點、應用拓展模塊等)模塊、一套模擬量輸入模塊、一套模擬量輸出模塊、一套RS485通信模塊、一套RS485壓力傳感器、一個步進電機、三個按鈕、三個指示燈、一個接近開關、一套線纜/通信線、一個AC220V/5V電源適配器、一個液位傳感器、兩個檔位開關、一個溫度傳感器、一個聲音傳感器、一臺控制電腦、一張防靜電操作實驗臺等。
防靜電實驗臺尺寸為長1.5米，寬0.7米，高1.6米；操作臺臺面板和框架采用2mm優質電鍍鋅板，側板、柜門等部分采用1~2mm的優質電鍍鋅板制作，達到IP23防護等級；表面處理：零件經過脫脂、酸洗、防銹磷化后，靜電噴塑處理；操作臺背面配置二三插座電源；操作臺底部由多層、多抽屜柜組成，臺面進行設備組裝、維修等工作，獨立可控電源；設備統一掛載插件式安裝，所有數據線、電源線等預留，方便單件與集成課程的教學；模塊化設計，多種附件可視需要任意組合，且具有互換性；臺面具有防靜電、防火、耐磨。
2、PLC模塊
（1）西門子S7-200smart CPUSR40 AC/DC/RLY數字量26點輸入/16點輸出。
（2）采用兩種品牌的PLC模塊搭建各4套實訓操控平臺。
（3）每套模塊提供不少于12個DI點位，8個DO點位。
（4）配套提供對應的電源模塊。
3、按鈕
每套實訓操控平臺安裝黃、綠、紅三種顏色的自動復位按鈕各1只。
4、信號指示燈
每套實訓操控平臺安裝黃、綠、紅三種顏色的信號指示燈各1只。
5、RS485通信壓力傳感器
（1）平行梁單點式稱重傳感器，6kg量程，鋁合金材料，表面陽極處理。
（2）綜合誤差±0.017%F.S，靈敏度2.0±0.2mV/V，零點輸出±1.5%F.S，輸入阻抗405±6Ω，輸出阻抗350±3Ω。
6、步進電機
發光二級管指示步進電機工作時的狀態，配有步進電機標準接口，使用時可直接插拔。
DC5V供電，直徑28mm，步距角：5.6525×1/6。
7、線纜/通信線
符合GB/T2951.11-2008標準的電源/通信電纜。
8、接近開關模塊
（1）接近開關采用埋入式安裝，感應方式為電感式。
（2）螺紋口徑為M18，可以在5mm的距離內檢測到金屬物體，輸出信號。
9、AC/DC電源適配器
提供實訓操控平臺上各類設備或傳感器使用的AC/DC電源。
10、液位傳感器模塊
（1）輸入電壓DC5～24V，耗電流為5mA，輸出電流1～100mA。
（2）響應時間500ms，工作環境溫度0～85℃，靈敏度≤20mm，±1.5mm的液位誤差。
11、檔位開關模塊
（1）檔位開關可實現3擋調節，自鎖定復位方式。
（2）觸點方式為2常開，最大安全工作電流可通過10A。
12、溫度傳感器模塊
（1）采用工業級芯片，高精度溫濕度傳感器，確保產品的優異可靠性、高精度、互換性。
（2）采用RS485硬件接口(具有防雷設計)，協議層兼容標準的工業Modbus-Rtu協議。集MODBUS協議與普通協議于一體，用戶可以自行選擇通信協議，普通協議帶有自動上傳功能 (連接RS485通過串口調式工具即會自動輸出溫度)。
（3）DC5～30V供電，輸出RS485信號。
（4）可在-40℃～+60℃溫度范圍內測量，測量精度0.1℃。
13、聲音傳感器模塊
（1）用于檢測環境聲音的有無和判斷聲音強度的大小等。
（2）麥克風的靈敏度為52dB，頻段在50Hz ~ 20KHz，工作電壓為3.3V ~ 5.3V。
14、編譯器及下載器
配套PLC模塊的編譯器及下載器。
15、模擬量輸入模塊
2通道模擬量輸入（AI）；配套PLC設備的模擬量輸入擴展模塊。
16、模擬量輸出模塊
2通道模擬量輸出（AO）；配套PLC設備的模擬量輸出擴展模塊。
17、RS485通信模塊
2通道RS485串口通信；配套PLC設備的RS485通信擴展模塊。
18、控制電腦（用戶自配）
（1）提供知名品牌整機電腦
（2）內存容量: 16GB，硬盤容量: 256GB。
（3）內存類型: DDR4，內存頻率: 2400MHz及以上。
（4）顯存類型: GDDR5，顯存容量: 4GB。
（5）主板結構: ATX。
（6）光驅類型: 無光驅。
（7）顯卡類型: 獨立顯卡。
（8）獨立顯卡型號: RX550、GTX1650、GTX950等。
（9）CPU核心數: 十二線程六核心，CPU主頻: 2.9GHz及以上。
（10）散熱方式: 風冷。
（11）硬盤類型: 固態硬盤。
（12）CPU系列: 十代Intel I5及以上。
19、液晶監視器（選配）
產品尺寸：21.5″亮度：200cd/m²對比度：1000:1分辨率：1920×1080裸機尺寸（含邊框）：502.80×299.78×47.60安裝方式：底座、壁掛控制方式：按鍵控制輸入信號：VGA(D-Sub)×1、HDMI×1、AUDIO in×1輸出信號：內置喇叭標配配件：VGA線纜、電源線、底座、說明書；選配配件：壁掛。
20、PLC編譯軟件
（1）配套兩種PLC模塊對應提供的程序編譯軟件。
（2）支持中文操作界面。
（3）支持梯形圖編程。
二、配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓

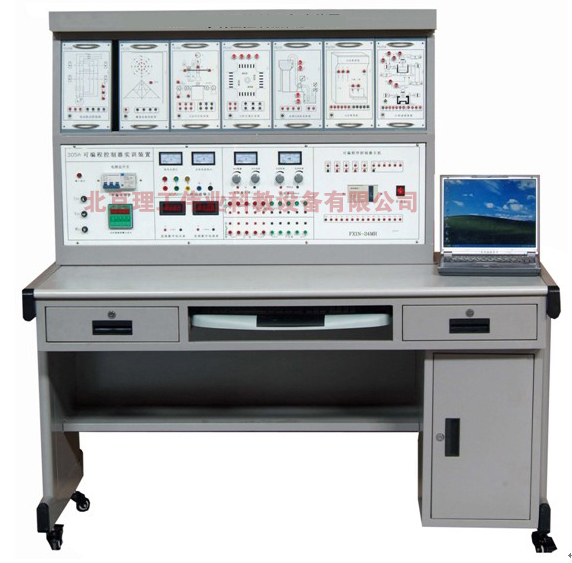

電子控制器實訓操控平臺外形圖（參考）
一、設備參數：
1、防靜電實驗臺防靜電實驗臺尺寸為長1.5米，寬0.7米，高1.6米；操作臺臺面板和框架采用2mm優質電鍍鋅板，側板、柜門等部分采用1~2mm的優質電鍍鋅板制作，達到IP23防護等級；表面處理：零件經過脫脂、酸洗、防銹磷化后，靜電噴塑處理；操作臺背面配置二三插座電源；操作臺底部由多層、多抽屜柜組成，臺面進行設備組裝、維修等工作，獨立可控電源；設備統一掛載插件式安裝，所有數據線、電源線等預留，方便單件與集成課程的教學；模塊化設計，多種附件可視需要任意組合，且具有互換性；臺面具有防靜電、防火、耐磨。
2、PLC模塊
（1）西門子S7-200smart CPUSR40 AC/DC/RLY數字量26點輸入/16點輸出。
（2）采用兩種品牌的PLC模塊搭建各4套實訓操控平臺。
（3）每套模塊提供不少于12個DI點位，8個DO點位。
（4）配套提供對應的電源模塊。
3、按鈕
每套實訓操控平臺安裝黃、綠、紅三種顏色的自動復位按鈕各1只。
4、信號指示燈
每套實訓操控平臺安裝黃、綠、紅三種顏色的信號指示燈各1只。
5、RS485通信壓力傳感器
（1）平行梁單點式稱重傳感器，6kg量程，鋁合金材料，表面陽極處理。
（2）綜合誤差±0.017%F.S，靈敏度2.0±0.2mV/V，零點輸出±1.5%F.S，輸入阻抗405±6Ω，輸出阻抗350±3Ω。
6、步進電機
發光二級管指示步進電機工作時的狀態，配有步進電機標準接口，使用時可直接插拔。
DC5V供電，直徑28mm，步距角：5.6525×1/6。
7、線纜/通信線
符合GB/T2951.11-2008標準的電源/通信電纜。
8、接近開關模塊
（1）接近開關采用埋入式安裝，感應方式為電感式。
（2）螺紋口徑為M18，可以在5mm的距離內檢測到金屬物體，輸出信號。
9、AC/DC電源適配器
提供實訓操控平臺上各類設備或傳感器使用的AC/DC電源。
10、液位傳感器模塊
（1）輸入電壓DC5～24V，耗電流為5mA，輸出電流1～100mA。
（2）響應時間500ms，工作環境溫度0～85℃，靈敏度≤20mm，±1.5mm的液位誤差。
11、檔位開關模塊
（1）檔位開關可實現3擋調節，自鎖定復位方式。
（2）觸點方式為2常開，最大安全工作電流可通過10A。
12、溫度傳感器模塊
（1）采用工業級芯片，高精度溫濕度傳感器，確保產品的優異可靠性、高精度、互換性。
（2）采用RS485硬件接口(具有防雷設計)，協議層兼容標準的工業Modbus-Rtu協議。集MODBUS協議與普通協議于一體，用戶可以自行選擇通信協議，普通協議帶有自動上傳功能 (連接RS485通過串口調式工具即會自動輸出溫度)。
（3）DC5～30V供電，輸出RS485信號。
（4）可在-40℃～+60℃溫度范圍內測量，測量精度0.1℃。
13、聲音傳感器模塊
（1）用于檢測環境聲音的有無和判斷聲音強度的大小等。
（2）麥克風的靈敏度為52dB，頻段在50Hz ~ 20KHz，工作電壓為3.3V ~ 5.3V。
14、編譯器及下載器
配套PLC模塊的編譯器及下載器。
15、模擬量輸入模塊
2通道模擬量輸入（AI）；配套PLC設備的模擬量輸入擴展模塊。
16、模擬量輸出模塊
2通道模擬量輸出（AO）；配套PLC設備的模擬量輸出擴展模塊。
17、RS485通信模塊
2通道RS485串口通信；配套PLC設備的RS485通信擴展模塊。
18、控制電腦（用戶自配）
（1）提供知名品牌整機電腦
（2）內存容量: 16GB，硬盤容量: 256GB。
（3）內存類型: DDR4，內存頻率: 2400MHz及以上。
（4）顯存類型: GDDR5，顯存容量: 4GB。
（5）主板結構: ATX。
（6）光驅類型: 無光驅。
（7）顯卡類型: 獨立顯卡。
（8）獨立顯卡型號: RX550、GTX1650、GTX950等。
（9）CPU核心數: 十二線程六核心，CPU主頻: 2.9GHz及以上。
（10）散熱方式: 風冷。
（11）硬盤類型: 固態硬盤。
（12）CPU系列: 十代Intel I5及以上。
19、液晶監視器（選配）
產品尺寸：21.5″亮度：200cd/m²對比度：1000:1分辨率：1920×1080裸機尺寸（含邊框）：502.80×299.78×47.60安裝方式：底座、壁掛控制方式：按鍵控制輸入信號：VGA(D-Sub)×1、HDMI×1、AUDIO in×1輸出信號：內置喇叭標配配件：VGA線纜、電源線、底座、說明書；選配配件：壁掛。
20、PLC編譯軟件
（1）配套兩種PLC模塊對應提供的程序編譯軟件。
（2）支持中文操作界面。
（3）支持梯形圖編程。
二、配置清單
| 序號 | 設備名稱 | 數量 | 單位 |
| 1 | 防靜電實驗臺 | 1 | 張 |
| 2 | PLC模塊 | 1 | 套 |
| 3 | 按鈕(黃綠紅) | 3 | 個 |
| 4 | 信號指示燈(黃綠紅) | 12 | 個 |
| 5 | RS485壓力傳感器模塊 | 1 | 個 |
| 6 | 步進電機 | 1 | 個 |
| 7 | 線纜/通信線 | 1 | 套 |
| 8 | 接近開關模塊 | 2 | 個 |
| 9 | AC/DC電源適配器 | 1 | 個 |
| 10 | 液位傳感器模塊 | 1 | 個 |
| 11 | 檔位開關模塊 | 2 | 個 |
| 12 | 溫度傳感器模塊 | 1 | 個 |
| 13 | 聲音傳感器模塊 | 1 | 個 |
| 14 | 編譯器及下載器 | 1 | 套 |
| 15 | 模擬量輸入模塊 | 1 | 套 |
| 16 | 模擬量輸出模塊 | 1 | 套 |
| 17 | RS485通信模塊 | 1 | 套 |
| 18 | 控制電腦（用戶自配） | 1 | 套 |
| 19 | 液晶監視器（選配） | 1 | 臺 |
| 20 | PLC編譯軟件 | 1 | 套 |
