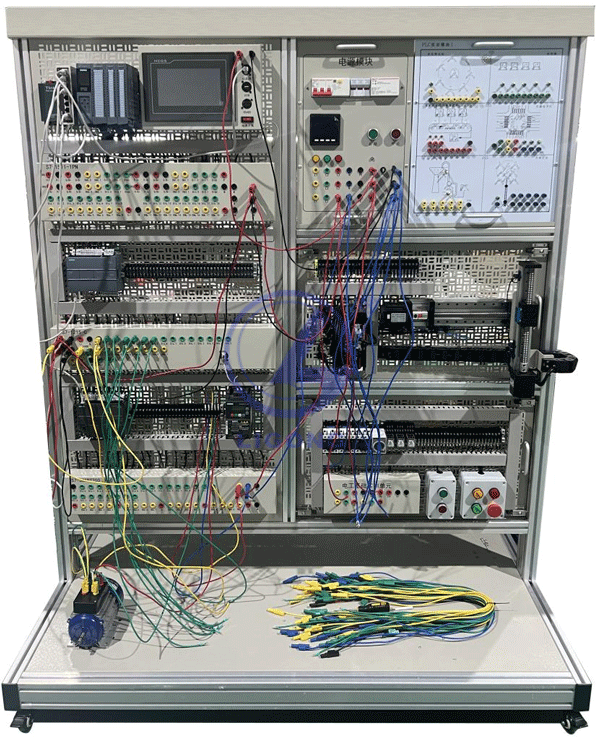

LGP-LYD01A型 PLC電氣實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、 產品概述
LGP-LYD01型 PLC電氣實訓臺集運動控制、伺服控制、傳感器應用、工控組態等技術于一體，滿足機電一體化技術、電氣自動化技術等專業教學所需。裝置是根據人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。
二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重 量：100kg
5、外形尺寸：1400mm×730mm×1780mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、主要配置清單
|
序號 |
品名 |
規格 |
數量 |
單位 |
|
1 |
S7-1200 |
CPU 1214C |
1 |
個 |
|
2 |
擴展模塊 |
SM1223 |
1 |
個 |
|
3 |
匯川伺服電機及驅動器 |
100W，單相220V |
1 |
個 |
|
4 |
V20 變頻器 |
220V 0.37KW |
1 |
個 |
|
5 |
觸摸屏 |
昆侖通態7032KT |
1 |
臺 |
|
6 |
步進電機及驅動器 |
57步進電機 |
1 |
個 |
|
7 |
三相異步電機 |
三相異步電動機180W |
1 |
個 |
|
8 |
小車運動單元 |
定制 |
1 |
套 |
|
9 |
二維絲杠單元 |
定制 |
1 |
套 |
|
10 |
PLC實訓模塊（1） |
搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 |
1 |
套 |
|
11 |
PLC實訓模塊（2） |
自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 |
1 |
? |
|
12 |
三相交流電機 |
380V/△ 40W |
1 |
臺 |
|
13 |
傳感器 |
光電、磁性、電感傳感器 |
1 |
套 |
|
14 |
交換機 |
8口 |
1 |
臺 |
|
15 |
實訓平臺 |
定制 |
1 |
套 |
|
16 |
教學軟件 |
|
1 |
套 |
四、實訓項目
（一）PLC基本技能實訓
MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以下任何實驗進行動態跟蹤教學實驗針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
1. PLC認知實訓（軟硬件結構、系統組成、基本指令、接線、編程下載等）
2.基礎電氣元件連接應用訓練;
3.低壓供電路安裝與連接訓練;
4.PLC控制器安裝與連接操作訓練;
5.PLC控制器I/0輸入與輸出控制訓練;
6.PLC高級指令控制應用訓練;
（二）PLC控制應用實訓
1.搶答器的控制
2.音樂噴泉的控制
3.裝配流水線的控制
4.交通信號燈的控制
5.自動供水的控制
6.天塔之光的控制
7.自動送料裝車的控制
8.四節傳送帶的控制
9.多種液體混合裝置的控制
10.自動售貨機的控制
11.自控軋鋼機的控制
12.郵件分揀機的控制
（三）PLC實物控制應用實訓
1.直線運動位置檢測、定位控制
2.步進電機定位控制
3.步進電機的速度控制
4.步進電機的正反轉控制
5.伺服電機定位控制
6.伺服電機的速度控制
7.伺服電機的正反轉控制
8.伺服電機和步進電機的綜合控制
9.直流電機正反轉控制
（四）典型電動機控制實操實訓
1.三相鼠籠式異步電動機點動和自鎖PLC控制
2.三相鼠籠式異步電動機聯動正反轉PLC控制
3.三相鼠籠式異步電動機帶延時正反轉PLC控制
4.三相鼠籠式異步電動機Y/△轉換起動PLC控制
（五）PLC、變頻器、觸摸屏綜合應用技能實訓
1.變頻器功能參數設置與操作
2.外部端子點動控制
3.變頻器控制電機正反轉
4.多段速度選擇變頻調速
5.變頻器無級調速
6.外部模擬量方式的變頻調速控制
7.基于PLC的變頻器外部端子的電機正反轉控制
8.基于PLC模擬量方式變頻開環/閉環調速控制
9.基于PLC通信方式的變頻開環調速
10.基于觸摸屏控制方式的基本指令編程練習
11.基于觸摸屏控制方式的數碼顯示控制
12.HMI人機界面編程設計訓練;
（六）網絡通訊綜合實訓
1.PLC與變頻器RS485通訊實訓
2.PLC、觸摸屏與變頻器通信控制
3.PLC主機之間PROFIBUS -DP通訊實訓
4.PLC主機之間PROFINET通訊實訓
5.PLC、變頻器、觸摸屏組網綜合應用實訓
