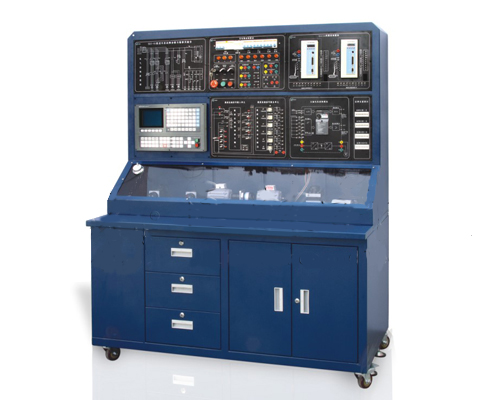

LGJ-SC04型 數控車床故障診斷與維修試驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGJ-SC04型 數控車床故障診斷與維修試驗臺是為了滿足學生學習數控編程以及數控系統檢測與維修為目的,而專門開發的一套經濟型的數控實訓臺,該實訓臺采用開放式結構、模塊化組合設計?？梢允箤W(xué)生掌握數控車床控制系統的控制原理、CNC系統編程、車床電器安裝及調試、數控系統故障診斷與維修等多項實驗內容。另外,本系統可根據課程要求,輔助完成相關的課程設計或畢業設計。
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
一、主要配置系統
1.數控系統; (數控系統可根據用戶實際需求配置)
2.電氣控制與故障檢測系統；
3.輸入輸出信號控制系統
4.主軸變頻調速控制系統
5.伺服驅動控制系統; (可配置步進驅動)
二、主要實驗項目
1、數控車床系統操作編程實驗
2、主軸變頻調試與故障診斷實驗
3、驅動裝置控制與故障診斷實驗
4、變頻系統的控制與與故障診斷實驗
5、刀架系統的控制與故障診斷實驗
6、數控電氣控制設計與分析實驗
7、數控系統輸入輸出接口配置及模擬運行實驗
8、數控電氣接口板設計與制作實驗
9、電動刀架的控制方式和接線實驗
10、各種零部件加工編程實驗
11、冷卻控制培訓
12、PLC編程與應用
13、低壓電氣元件的原理、性能及接線
14、數控系統的調試與參數設置
三、技術參數
1.工作電源:三相380V±10%, 50Hz
2.伺服驅動:臺達系列
3.主軸電機: 60W
4.主軸*高轉速: 1500rpm
5.變頻器(可選擇不同品牌) : 750W
6.工作環境: <=90% (40℃)
7.直流電源: 24VDC±10%, 2A;
8.安全保護:本實驗臺所有電器元件均通過國家相關的安全標準,電路系統帶有過載保護、短路保護、漏電保護等保護功能,外部插線均采用具有高絕緣性能且?guī)ёo(hù)套插座的安全試驗快插導線
