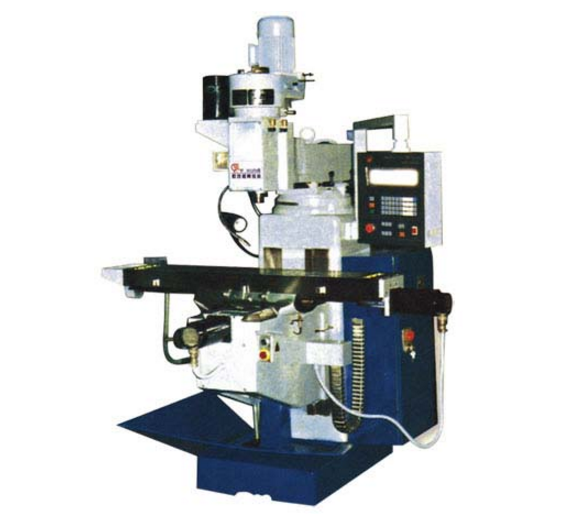

LG-5325A型 數控搖臂銑床
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
LG-5325A型 數控搖臂銑床是結合數控、電子、機電一體化技術和工藝生產的一種多功能、高自動化、高精度、高可靠性的數控銑床，三坐標自動控制。適用于工各種形狀復雜、精度要求較高零件的單件及批量生產。如凸輪、樣板、弧形槽等。廣泛地用于機械加工等各行業、也可用于數控加工實習中心作培訓教學之用。
二、結 構 特 點
■ 自動、手動、點動、單段、空運行、手輪進給
■ 直線、圓弧功能
■ 刀具、間隙補償功能
■ 程序跳段功能
■ 輔助功能
■ 宏程序及子程序功能
■ 零點偏置功能
■ 拷貝、復制、粘貼、刪除等編輯功能
■ 自診斷功能
■ 標準RS-232接口
■ 48KB/63程序儲存容量
■ 直線、圓弧功能
■ 刀具、間隙補償功能
■ 程序跳段功能
■ 輔助功能
■ 宏程序及子程序功能
■ 零點偏置功能
■ 拷貝、復制、粘貼、刪除等編輯功能
■ 自診斷功能
■ 標準RS-232接口
■ 48KB/63程序儲存容量
三、主要技術參數
|
項目
|
單位
|
性能參數
|
|
工作臺行程X軸
|
mm
|
750
|
|
工作臺行程Y軸
|
mm
|
380
|
|
套筒行程Z軸
|
mm
|
127
|
|
升降臺升降行程
|
mm
|
440
|
|
主軸孔錐度
|
|
R8
|
|
主軸轉速范圍
|
rpm
|
67-4600
|
|
主電機功率
|
kw
|
1.3/1.8
|
|
步進電機驅動轉矩（X、Y）
|
N．M
|
15
|
|
步進電機驅動轉矩（Z）
|
N．M
|
11
|
|
進給速度范圍（X、Y）
|
Mm/min
|
0-2000
|
|
進給速度范圍（Z）
|
Mm/min
|
0-600
|
|
精度分辨率
|
mm
|
0.004
|
|
定位精度
|
mm
|
0.025/300
|
|
重復定位精度
|
mm
|
0.015
|
|
外形尺寸(長×寬×高)
|
mm
|
2330×1680×2100
|
|
凈重
|
|
|
說明：
1、由于產品不斷改進，以上機床外觀僅供參考。
2、此機床以整體運輸，搬動時非常麻煩，進教室時要求教室門寬至少在1.8米。
3、貨到時需方負責處理卸貨、安置固定方位地址，供方負責調試。
3、貨到時需方負責處理卸貨、安置固定方位地址，供方負責調試。
