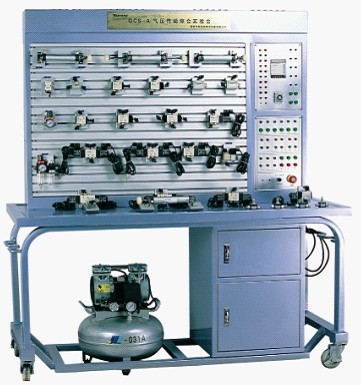

LG-QDJS01型 氣壓傳動技術綜合實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-QDJS01型 氣壓傳動技術綜合實驗臺是根據《液壓氣動傳動》、《氣動控制技術》等通用教材設計而成，集可編程控制器和各種真實的氣動元件、各執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗、氣動技術課程設計。采用PLC控制方式，可從學習簡單的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機通訊、在線調試等實驗功能，能完美結合氣動技術和電氣PLC控制技術，適用電工、機電一體化等專業實訓考核。
一、實驗項目
1、常用氣動元件功能演示實驗。
2、氣動仿真演示及控制軟件實驗。
3、常用氣動基本回路組合、拼接與功能驗證實驗。
4、可編程序控制器（PLC）電氣控制實驗：機-電-氣一體控制實驗。
二、性能特點
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，立式結構，控制面板為鋁合金材料，并經氧板陽化處理。
2、操作面板采用帶“T”溝槽形式的鋁合金型材制作，經久耐用、美觀大方。
3、實驗臺電氣控制模塊配置了PLC編程器，并具有計算機通訊接口，可與PLC編程器相連控制。
4、氣動元件均配有鋁合金過渡底板（鋁合金底板+工程塑料模塊），可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
5、氣源采用靜音空氣壓縮機提供，具有噪聲低（<50db）的特點，氣體無油無味，清潔干燥，提供了一個安靜的實驗室環境。
6、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
三、技術參數
壓縮機排氣量：58L/min；
噪聲：<50db(靜音)；
電機功率：550W；
電壓：220V
轉速：2860r/min；
額定壓力：0.8Mpa；
容積：45L；
外形尺寸：1550×650×1750mm
