序號

名稱

型號

單位

數量

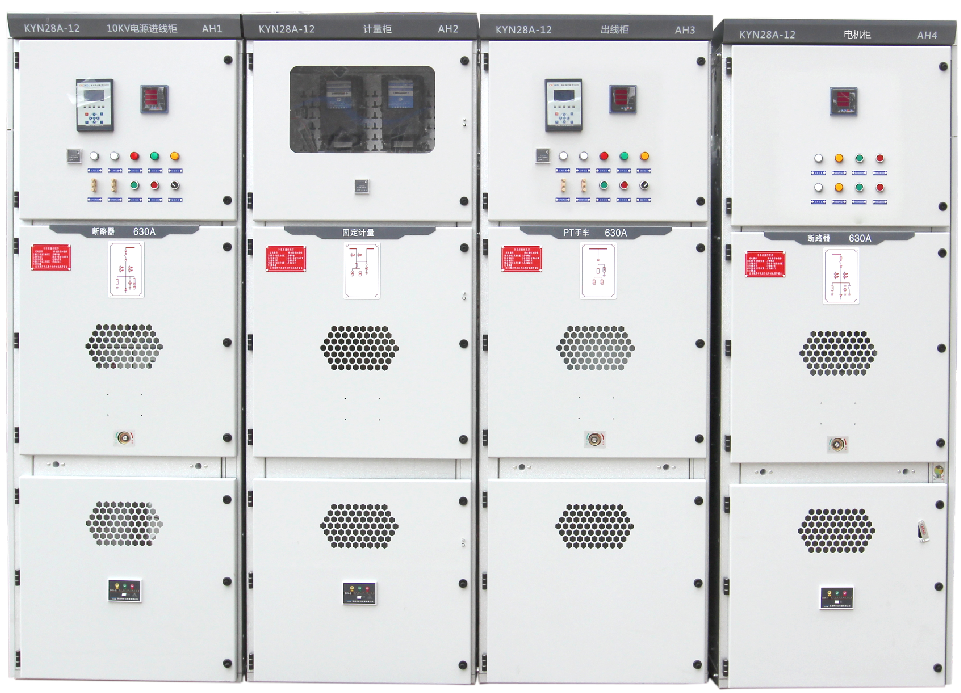

1

10kv高壓配電開關柜計量柜

GCK

套

1

2

10kv高壓配電開關柜進線柜

GCK

套

1

3

10kv高壓配電開關柜出線柜

GCK

套

1

4

10kv高壓配電開關柜母聯柜

GCK

套

1

5

搬運小車

套

2

6

安全防護材料與工具

套

1

7

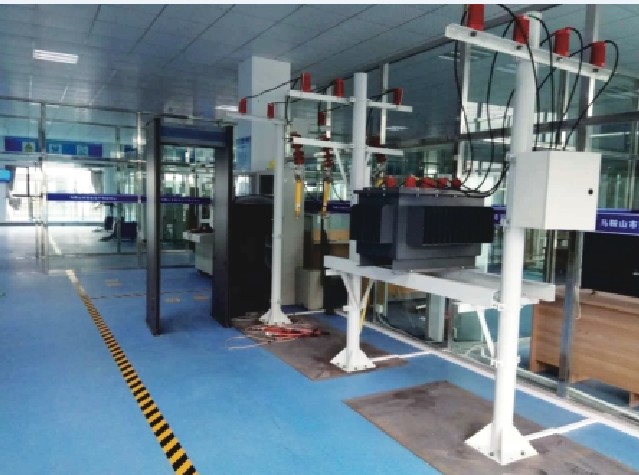

柱上變壓器實訓設備

LG-GCK-BY02

套

1

序號

設備名稱

數量

功能

主要性能及技術指標

1

高壓進線柜

1套

1、真空斷路器中置小車式

2、帶有上、下高壓隔離開關

3、可以進行各相電壓轉換操作

4、有三相電流、電壓指示儀表

5、斷路器板前操作

6、設備帶有前后有隔離保護鋼板

7、具有五防、四遙功能

8、高壓電壓互感器（模擬）

9、高壓電流互感器

1、電流互感器：LZZBJ9-12/30/5

2、電壓互感器JDZ-10

3、真空斷路器：VS1-12/630A戶內高壓真空斷路器

4、溫濕度控制器：N2K-(TH) AC220V

5、帶電顯示器：DSN-10/Q

6、微機保護器：SN100系列

7、多功能電能表：194E帶通訊接口

8、避雷器：HY5WS-17/50

9、上下隔離開關GN30-12D/630-20

10、操作聯鎖機構

11、接地開關

2

高壓計量柜

1套

1、可以進行各相電壓轉換操作

2、有三相電流、電壓指示儀表

3、設備帶有前后有隔離保護鋼板

4、開有必要的觀察窗

5、進線方式：上下均可進出

6、高壓電壓互感器（模擬）

7、高壓電流互感器

8、有功功率測量

9、有功電能測量

10、其他電量測量

11、具有五防、四遙功能

1、電流互感器：LZZBJ9-12/30/5

2、電壓互感器

3、三相有功表：DS862

4、三相無功表：DXS196

5、溫濕度控制器：N2K-(TH) AC220V

6、帶電顯示器：DSN-10/Q

7、電磁鎖：DSN-BM/Z  AC220V

8、多功能電能表：194E帶通訊接口

9、加熱器：JRD2-50W  AC220V

3

高壓出線柜

1套

1、真空斷路器

2、中置小車式

3、可以進行各相電壓轉換操作

4、有三相電流、電壓指示儀表

5、斷路器板前操作

6、設備帶有前后有隔離保護鋼板

7、具有五防、四遙功能

8、高壓電壓互感器（模擬）

9、高壓電流互感器

1、電流互感器：LZZBJ9-12/30/5

2、電壓互感器

3、真空斷路器：VS1-12/630A中置小車式戶內高壓真空斷路器

4、溫濕度控制器：N2K-(TH) AC220V

5、帶電顯示器：DSN-10/Q

6、避雷器： 17/50

7、多功能電能表：194E帶通訊接口

8、微機保護器：SN100系列

4

高壓母聯柜

1套

1、真空斷路器中置小車式

2、可以進行各相電壓轉換操作

3、有三相電流、電壓指示儀表

4、斷路器板前操作

5、設備帶有前后有隔離保護鋼板

6、具有五防、四遙功能

7、高壓電流互感器

1、電流互感器：LZZBJ9-12/30/5

2、真空斷路器：VS1-12/630A戶內高壓真空斷路器

3、溫濕度控制器：N2K-(TH) AC220V

4、帶電顯示器：DSN-10/Q

5、微機保護器：SN100系列

6、多功能電能表：194E帶通訊接口

7、避雷器：HY5WS-17/50

8、操作聯鎖機構

9、中間繼電器

5

★自動化電力創新物聯網應用云平臺模塊

1套

本平臺將物聯網技術運用于電力自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。

1）數據云系統上傳2）手機app數據查詢3）歷史數據查詢4）數據分析統計5）短信報警6）微信報警7）微信反向控制8）二次開發

6

搬運小車

1臺

用于轉運真空斷路器

7

安全防護材料與工具

1套

1、安全防護用品

2、安全防護用品

3、安全防護用品

4~12、電氣設備維護工具

1、絕緣手套2副

2、絕緣靴2副

3、安全帽2頂

4、兆歐表2500V  1只

5、梅花扳手1套（8件套）

6、呆頭扳手1套（8件套）

7、操作把手1只

8、絕緣拉桿1只

9、高壓驗電器1只

10、標示示牌1套

11、萬用表(DT890+)

12、兆歐表 2500V
