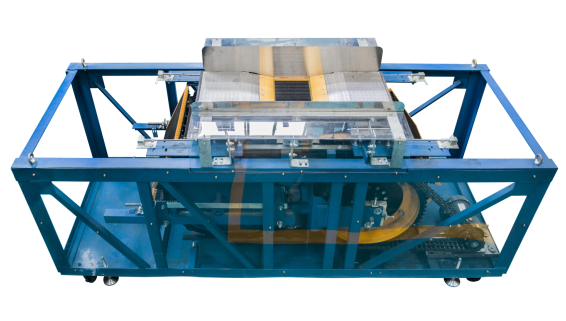

LG-DTFJ02型 自動扶梯梯級拆裝實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
LG-DTFJ02型 自動扶梯梯級拆裝實訓裝置是根據自動扶梯維保要求，結合當前扶梯市場的實際情況，而開發的一種適合技能鑒定考核用的自動扶梯梯級拆裝實訓裝置。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。LG-DTFJ02型 自動扶梯梯級拆裝實訓裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。
二、產品特點
1. 整體外觀簡潔明了，占地空間??；
2. 方便學員對自動扶梯內部結構的認識及操作；
3. 方便指導老師對于學員的操作指導及安全監管；
4. 采用真實機構器件，使學生學到的與實際應用的一致。
三、技術參數
1. 工作環境：海拔＜1000m；溫度-5℃～+60℃；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
2. 工作電源： AC220V/380V ；
3. 額定頻率：50/60Hz；
4. 額定電流：3.5A/2.0A；
5. 額定功率：750W；
6. 額定轉速：1400/1700 r/min；
7. 梯級寬度：600 mm；
8. 減速機減速比：150：1；
9. 整機功耗：≤0.5KW；
10. 整機重量：≤1000KG；
11. 外形尺寸：3000×1110×1250mm（長×寬×高）。
四、配置清單
五、配套工具清單
六、實訓項目
1. 梯級的拆裝操作；
2. 梳齒板的調整；
3. 梳齒前沿板的調整；
4. 梯級鏈張緊的調整；
5. 雙排曳引鏈的調整。
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LG-DTFJ02型 自動扶梯梯級拆裝實訓裝置是根據自動扶梯維保要求，結合當前扶梯市場的實際情況，而開發的一種適合技能鑒定考核用的自動扶梯梯級拆裝實訓裝置。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。LG-DTFJ02型 自動扶梯梯級拆裝實訓裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。
1. 整體外觀簡潔明了，占地空間??；
2. 方便學員對自動扶梯內部結構的認識及操作；
3. 方便指導老師對于學員的操作指導及安全監管；
4. 采用真實機構器件，使學生學到的與實際應用的一致。
三、技術參數
1. 工作環境：海拔＜1000m；溫度-5℃～+60℃；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
2. 工作電源： AC220V/380V ；
3. 額定頻率：50/60Hz；
4. 額定電流：3.5A/2.0A；
5. 額定功率：750W；
6. 額定轉速：1400/1700 r/min；
7. 梯級寬度：600 mm；
8. 減速機減速比：150：1；
9. 整機功耗：≤0.5KW；
10. 整機重量：≤1000KG；
11. 外形尺寸：3000×1110×1250mm（長×寬×高）。
四、配置清單
| 序號 | 名稱 | 主要技術指標 | 數量 | 單位 | 備注 |
| 1 | 鋼結構框架 | 材料：Q235標準型鋼；表面噴漆處理 | 1 | 套 | |
| 2 | 減速機 | 廠商：寧波/中大力德；型號：ZD750-S；電機功率：750W；減速機減速比：150：1；工作電壓：AC220V/380V；額定電流：3.5A/2.0A；額定轉速：1400/1700 r/min； | 1 | 套 | 減速機接線方法有AC220V/380V兩種接線方法。 |
| 3 | 驅動鏈 |
品牌：蘇州/巨人動力；型號：20A-2； 節距：31.75mm； |
2 | 條 | |
| 4 | 梯級 |
廠商：蘇州/全勝；型號：TJ600A； 材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； |
1 | 套 | |
| 5 | 梯級傳動鏈 | 廠商：蘇州/潤力；型號：TL133A；節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； | 2 | 條 | |
| 6 | 張緊裝置 | 梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258； | 1 | 套 | 含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等； |
| 7 | 控制柜 | 廠商：理工偉業 | 1 | 套 | 接觸器：施耐德； |
| 8 | 移動檢修開關 | 1 | 個 | ||
| 9 | 移動行燈 | DC220V | 1 | 個 | |
| 10 | 實訓工具 | 1 | 套 | 詳見配套工具清單 | |
| 11 | 隨機資料 | 相關說明書及圖紙 | 1 | 套 |
| 序號 | 名稱 | 型號/規格 | 數量 | 單位 | 備注 |
| 1 | 卷尺 | 3m | 1 | 把 | |
| 2 | 內六角扳手（組套） | BM-C9 | 1 | 套 | |
| 3 | 全拋光梅花開口兩用扳手 | 10 | 1 | 把 | |
| 4 | 全拋光梅花開口兩用扳手 | 13 | 1 | 把 | |
| 5 | 全拋光梅花開口兩用扳手 | 16 | 1 | 把 | |
| 6 | 全拋光梅花開口兩用扳手 | 18 | 1 | 把 | |
| 7 | T型六角扳手 | 5mm | 1 | 把 | |
| 8 | 開口扳手 | 8～10 | 1 | 把 | |
| 9 | 開口扳手 | 12～14 | 1 | 把 | |
| 10 | 開口扳手 | 17～19 | 1 | 把 | |
| 11 | 一字穿心螺絲批 | 5×75 | 1 | 把 | |
| 12 | 十字穿心螺絲批 | 2×75 | 1 | 把 | |
| 13 | 工具箱 | 1 | 只 | ||
| 14 | 尖嘴鉗 | 1 | 把 | ||
| 15 | 斜口鉗 | 1 | 把 | ||
| 16 | 活扳手 | 300×36 | 1 | 把 | |
| 17 | 鋼板尺 | 300mm | 1 | 把 | |
| 18 | 隨機文件 | 1 | 套 | ||
| 19 | 電氣原理圖 | 1 | 本 |
1. 梯級的拆裝操作；
2. 梳齒板的調整；
3. 梳齒前沿板的調整；
4. 梯級鏈張緊的調整；
5. 雙排曳引鏈的調整。
