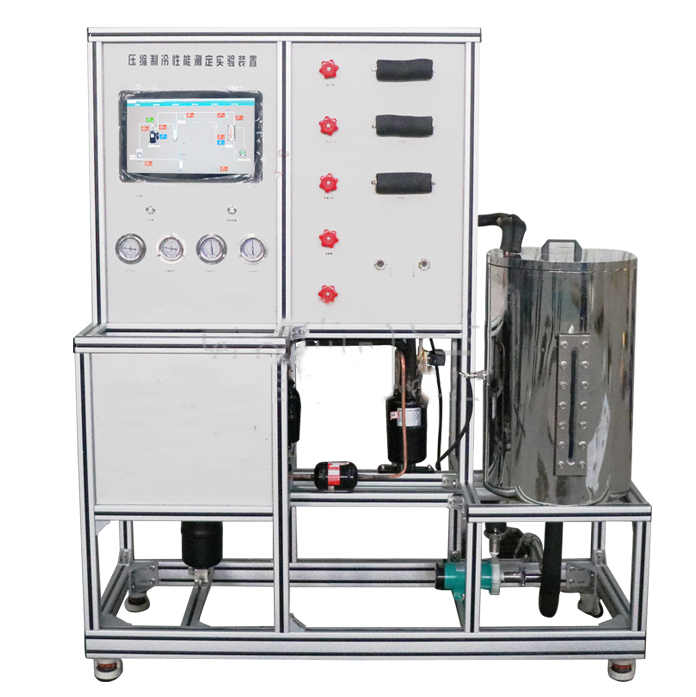

LG-YSZL壓縮制冷性能測定實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品特點
1、安全保護：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護。
2、采用1匹制冷機組，冷凝器和蒸發器均為水換熱器，系統結構緊湊、布局合理，造型美觀大方。
3、本裝置適用于高等院校制冷專業相關課程的教學實驗，它不但能開設制冷壓縮機性能參數的測定實驗，而且還能進行制冷循環基本原理的演示實驗。
二、裝置功能
1、標準工況下的制冷量、制熱量實驗；
2、模擬產生各制冷系統參數變化對制冷性能和制熱能效比的影響；
3、進行制冷循環過程和熱泵演示，可觀察制冷工質的蒸發、冷凝過程及壓縮機的工作現象；
研究壓縮機在不同的冷卻溫度下制冷效率和制冷系數；
4、制冷壓縮機制冷量的測試方法；
5、蒸發溫度、冷凝溫度與制冷量的關系；
6、制冷系統主要運行參數及其相互之間的影響。
三、主要配置
全封閉制冷壓縮機、冷凝器、節流閥、蒸發器、冷水泵、熱水泵、渦輪流量計、水箱、電加熱裝置、溫度傳感器、高低壓控制器、干燥過濾器、儲液罐、功率表、壓力表、鋁合金框架、電控系統、觸摸屏、軟件等組成。
四、公用設施
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2.5kVA
4、制冷劑：R22
5、制冷量：1.3kW
五、技術參數
1、制冷系統采用封閉式制冷壓縮機，蒸發器和冷凝器均為水換熱器。包含視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器。制冷工質采用R22。
2、測量參數：電壓：0～250V，電流：4～5A，水流量40～400L/h，排氣壓力1.5Mpa，吸氣壓力 0.04～0.07Mpa.
3、冷、熱水泵參數： 不銹鋼水泵，流量: 30L/min ，揚程：15m，功率：260W。
4、渦輪流量計：量程范圍0-1.0m3/h，精度0.5級。分別測量冷凝器和蒸發器冷卻水流量。
5、高低壓力表：量程為-0.1～+1.5MPa和-0.1～+3.5MPa，分別實時測量制冷系統低壓側和高壓側壓力的壓力變化。
6、冷水箱: 不銹鋼,容積：80L（冷水箱有蓋密封，防止落灰，配有液位顯示裝置；水箱入口配有浮球閥以保證水箱水位恒定）。
7、熱水箱 :不銹鋼,容積：60L，加熱功率2.0KW（熱水箱有蓋密封，與冷水箱獨立，配有液位顯示裝置）。
8、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接。
9、閥門：采用304不銹鋼閥。
10、溫度測量：采用PT100鉑電阻作傳感器，測量范圍-50℃～150℃，分辨率0.1℃，精度0.5%，。共測10組溫度參數，分別為壓縮機吸氣溫度、壓縮機排氣溫度、冷凝器進口溫度、冷凝器出口溫度、節流前溫度、蒸發器出口溫度、冷卻水進口溫度、冷卻水出口溫度、載冷劑進口溫度、載冷劑出口溫度。
11、高低壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
12、電器：接觸器、開關、漏電保護空氣開關。
13、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。
14、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
15、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
16、采用15寸一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制。
17、功率表：測量壓縮機功率。通過鍵控、數顯窗口實現智能控制，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；并可以貯存、查詢功率和功率因數的測試數據。
18、控制屏：采用雙層亞光密紋噴塑結構，造型新穎。最上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
19、外形尺寸：1600×600×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
20、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套。
