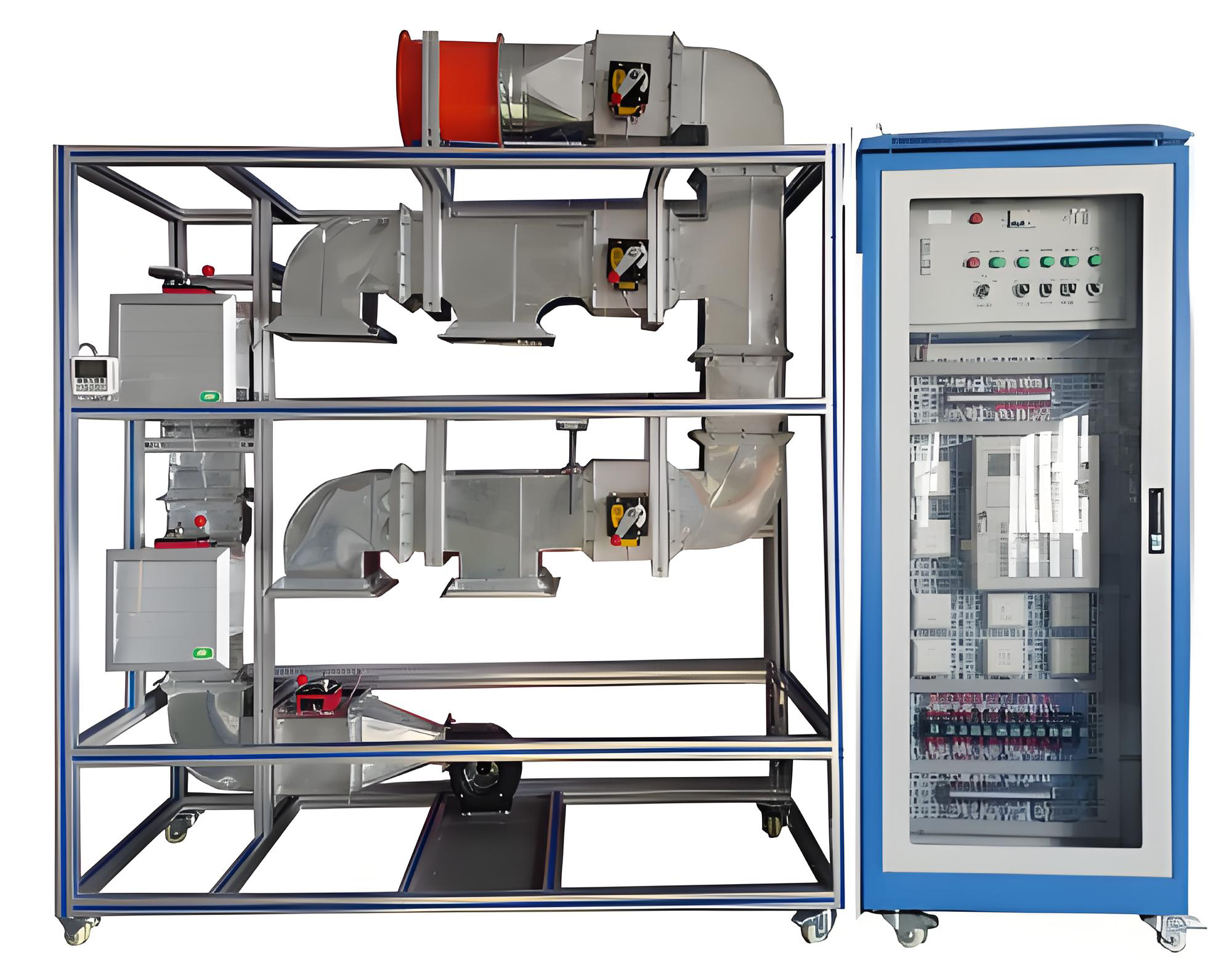

LG-XYM02型防煙排煙系統實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、系統概述
LG-XYM02型 防煙排煙系統實訓裝置根據防煙排煙系統按照其控?zé)煓C(jī)理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。LG-XYM02型 防煙排煙系統實訓裝置由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成。

二、技術參數
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
3、裝置容量：＜3.8kVA
4、通風系統臺：
（1）外形尺寸：2000mm×1000mm×1500mm
（2）控制柜尺寸：600mm×700mm×1600mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
6、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
7、教學一體機：32寸內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線。
三、系統特點
（一）整機系統由三部分組成：
1、風系統整體放置在一個2000mm×1000mm×800mm平臺上，可移動，平臺上風系統由不燃材料制作，系統中設置有閥門，風機，子系統，出風口等。
2、控制系統：系統各種模擬信號組成，可模擬一定情況下的在火災發生時的控制方式。
3、教學一體機：教學同步動畫控制，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系。
（二）系統參數功能
1、風系統的完整性：與實際中的通風系統、控制功能、保護功能、顯示功能完全一致。
2、系統與真實的通風排煙系統，風系處理系統原理相同，微型化展示了通風排煙系統的特點，結構、控制方法。
3、裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
4、通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
6、DDC數字量控制模塊2個，16路AI輸入，6路DO輸入，8路DO輸出。
7、觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線。
8、教學同步動畫控制：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系。
9、顯示儀表：儀表將顯示處理來自模擬電位器和上位機的控制模擬值。如閥門的開度，對比關系。
（三）教學課件資源
1、智能建筑消防系統認知：智能建筑與消防系統的關系、智能建筑消防系統的組成、智能建筑消防系統的分類、消防工程設計圖中的主要部件及圖例、消防標志的識別；
2、智能建筑火災形成及滅火原理：燃燒的條件、火災形成的原因、火災發展的階段、火災蔓延的途徑、滅火方法及原理；閃點、燃點、爆炸極限；
3、智能建筑防火設計：民用建筑的分類、建筑構件的燃燒性能、建筑構件的耐火極限、建筑耐火等級、建筑選址要求、建筑防火間距；
4、消防法律法規：法律依據、消防系統設計依據、消防系統施工依據、消防系統維護依據；
5、火災自動報警系統認知：熟悉火災自動報警系統的組成，熟悉主要系統及設備；熟悉火災自動報警系統工作原理；掌握火災自動報警系統的分類及主要特征；
6、火災探測報警設備及系統附件：智能建筑中用到的火災探測器種類、火災探測器的產品型號、火災探測器的圖形符號、生產火災探測器的廠家、火災報警控制器的分類及功能、火災報警控制器的線制、火災報警控制器的型號、報警系統附件的種類及用途；
7、火災自動報警系統的設計要求：方案設計依據、系統總體設計及說明、主要設備清單、設備選型、設備設置、火災自動報警系統系統圖；
8、火災自動報警系統的實施：選用安裝工具、設備與材料；火災探測器的安裝調試方法、火災報警控制器的安裝和接地要求、火災自動報警系統配置導線要求、火災自動報警系統室內布線要求；
9、火災自動報警系統的實施：熟悉火災探測器及報警裝置的安裝步驟、熟悉火災自動報警系統的布線設計要求；熟練閱讀火災自動報警系統設備的安裝手冊，具備搜索相關信息的能力，并掌握設備的安裝調試方法。了解火災自動報警系統設計原則、設計規范，以及設備選擇和布置方法；理解設計意圖；能列出系統的設備，描述設備的布置情況。
10、消防滅火系統認知：火災的種類、撲滅各類火災時可選擇的滅火器材、消防滅火系統的分類、消防安全標識；
11、室內外消防給水系統：消防給水系統分類、消防給水設施、室外消火栓系統、室內消火栓系統；
12、自動噴水滅火系統：自動噴水滅火系統認知、自動噴水滅火系統類型、自動噴水滅火系統設計參數、自動噴水滅火系統主要組件及設置要求；
13、氣體滅火系統：氣體滅火系統分類和組成、氣體滅火系統滅火原理與系統適用范圍、氣體滅火系統工作原理及控制方式、防護區的設置及安全要求、二氧化碳滅火系統設計；
14、防火防煙分區劃分與分隔措施：劃分防火分區應考慮的因素、防火分區分隔構件、劃分防煙分區應考慮的因素、防煙分區分隔構件；
15、防排煙系統的選擇與設置：自然排煙原理、機械加壓送風原理、機械排煙原理、防排煙系統的選擇應考慮的因素、開窗有效面積的計算方法、防排煙系統組件及其設置方式；
16、安全疏散的設計與設施布置：安全疏散的基本原則、安全疏散的基本參數及計算方法、安全出口；疏散門、疏散出口、避難走道、避難層的概念；應急照明、疏散指示標志的設置；消防通信系統的設置；
17、消防救援設施的設置：消防車道的設置目的及要求、消防登高面設置目的及要求、救援窗設置目的及要求、直升機停機坪設置目的及要求、消防電梯的設置目的及要求；
18、消防聯動系統：消防聯動控制系統認知、消防控制室的管理、消防設備的供電控制、消防聯動系統的設計要求、城市消防遠程監控系統。
★為方便教學需要，課件必須包括以上內容，投標時提供課件資源十張以上內容截圖。
四、系統配置
1、系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成。
2、模擬排煙系統控制：消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
3、加壓送風機采用多翼式離心風機，加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式。
4、70度排煙防火防由控制執行器、不燃材制作而成。
5、排煙風機采用軸流風機，能在280度條件下作不小于30Min。
6、排煙防火閥安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
7、排煙口安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態，火災時需要排煙時手動或電動打開。
8、實驗室智能電源管理系統
實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成，整個實驗室配置一套管理系統。
主要功能：
8.1上電系統自測
★（1）主電路及控制電路上電后對線路系統進行輸入電壓的過壓、欠壓；線路對地漏電；輸出負載過流的檢測，任一故障存在電源輸出斷開。
（2）故障內容有相應文字顯示。
★（3）對故障進行語音報警。
8.2運行檢測保護
★（1）輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護。
★（2）對故障進行語音報警。
★（3）保護閥值可進行現場設置。
8.3漏電功能測試
（1）按下漏電測試按鈕，裝置會自動提供一個漏電測試信號，使保護器跳閘。
（2）重新進行上電進入自己檢測狀態，文字顯示“開機檢測中....”，無故障情況下，實訓室智能電源管理系統恢復供電。
8.4過壓保護
（1）運行中，出現輸入過壓，實訓室智能電源管理系統將跳閘。
（2）對應的“過壓相”進行文字顯示。
（3）語音播報“線路過壓，請注意”。
8.5過流保護
（1）運行中，三相電源中任一相出現過流，實訓室智能電源管理系統將跳閘。
（2）對應的“過流相”進行文字提示。
（3）語音播報“線路過流，請注意”
8.6漏電保護
（1）運行中，三相中任一相出現漏電，實訓室智能電源管理系統將跳閘。
（2）對“漏電”進行文字顯示。
（3）語音播報“線路漏電，請注意”。
8.7電源監控
（1）可對各相電壓進行數值顯示及曲線顯示，顯示精度±5V
（2）可對各相電流進行數值顯示及曲線顯示，顯示精度±0.1A
（3）高壓保護電壓設置：
①設置范圍<300V，輸入1A;
②動作時間：2-5S，輸入單位0.1S
（4）欠壓保護電壓設置：
①設置范圍：>154V，輸入單位1V
②動作時間：2-5S，輸入單位0.1S
(5)過流保護電流設置：
①設置范圍：<20A,輸入單位0.01A;
②動作時間：0.5-2S，輸入單位0.1S
▲投標時提供帶★項的視頻演示，并提供實驗室智能電源管理系統含以上內容的第三方檢測報告。
五、操作實訓
1、消防排煙系統的認識；
2、消防防煙系統的認識；
3、消防防類系統控制操作；
4、消防排煙系統的手動操作；
3、消防排煙系統的自動操作；
4、消防排煙系統與操聯動中心的操作；
5、消防排煙系統的聯動編程；
6、消防防煙系統的聯動編程。

六、系統配置

序號	設備名稱	數量	備注
1	控制柜	1個	尺寸：600mm×700mm×1600mm
2	鋁型材框架	1個	40*40MM鋁型材框架2000mm×1000mm×1500mm
3	觸摸式一體教學平臺	1套	內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線
4	DDC控制模塊，	2套	16路AI輸入，6路DO輸入，8路DO輸出
5	排風風機	1套	180W/220V
6	送風機	1臺
7	電氣控制箱	1個	500400150
8	煙霧傳感器	2套	高精度煙霧濃度檢測采集模塊氣體變送器
9	CO2傳感器	1個	4-20MA
10	濕度傳感器	1個	4-20MA
11	溫度傳感器	1個	4-20MA
12	聲光報警器	1個
13	壓差開關	1個
14	70防火閥	2套
15	回風道管路	1套	定制
16	通風管路	5米	定制
17	出風口	4個
18	儀表	1套
19	DDC編程軟件	1個
20	應用程序	1個	動畫演示
21	課件資源	1套
