LG-FD03型 太陽能電池組件/陣列評測系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統概述：
太陽能發電站及組件長期工作于室外自然環境下，在室外氣候下測試非常重要，其效果遠遠好于室內模擬檢測，因此國外一般都在室外自然光照下對太陽能電池進行檢測。TRM-FD3型太陽能電池組件/陣列評測系統可在室外對電池組件I/V特性，氣候環境，太陽光照強度，組件背面溫度等系列指標測試，得出其發電效率，形成I/V曲線圖，完成不同氣候下的評測報告，該設備符合國標（GB/T18210 光伏方陣 I/V特性的現場測量）指標要求，并且性能優于國外同類產品，由于控制核心采用智能化應用技術，檢測精度較高，速度快，實現無人測試，因此是質檢部門，生產廠家，科研教學的必要產品。
系統主要測試：環境溫度、環境濕度，風速、風向、水平全方位太陽總輻射、太陽散射輻射，（東，西，南，北）四方位總輻射，被測太陽能電池溫度、電流，電壓 。該系統可對1---300W太陽能電池組件及方陣直接測量，利用自然光做光源，采用電負載理論，能快速測出方陣I-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓，電流，定電壓點電流，填充因子，轉換效率，被測件溫度等特性指標。

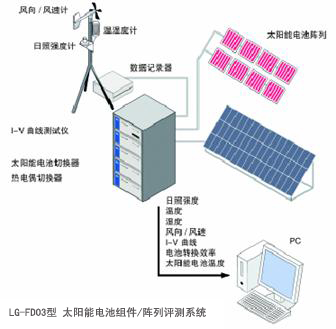

三、系統組成：
１）太陽能電池I-V曲線測試儀
２）120路溫度測試系統
３）太陽能電池組件選擇器
４）太陽能電池組件/陣列評測系統軟件
５）微機+打印機
四、系統技術指標如下：
1．LG-FD03型太陽能電池I-V曲線測試儀：基于多年太陽能檢測儀器生產經驗，成功開發了I-V曲線測試儀，用于測量各種太陽能電池及組件，其采用電負載原理，實現寬測量范圍和高精度檢測，可用于室內太陽能模擬器測試，及室外自然光的評測。
A．?dāng)?shù)據存儲容量:6000條，存儲內容為設定時間內的數據平均值。
B．供電: 交流220V，直流12V；
C．通訊接口:標準RS232接口，與管理微機有線連接，實時傳送采集數據；也可通過無線通訊器實現遠程遙測，進行異地監控，保證發電系統的正常運行。
D．?dāng)?shù)據采集器：采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據(存儲時間可以設定)，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,替代微機)，輕觸薄膜按鍵，適合在惡劣工業環境使用，既可與微機同時監測,又可以斷開微機獨立運行。
11.1.顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據, 液晶尺寸:115*65(mm)；
11.2.記錄儀具有先進的輕觸薄膜按鍵,操作簡單,實現對各路數據的實時觀測；
11.3.儀器尺寸：340*150*300（mm）；重量：6.5Kg，金屬外殼；
11.4.顯示及存儲內容：溫度，濕度，太陽輻射，電流，電壓，風速，風向等信息。

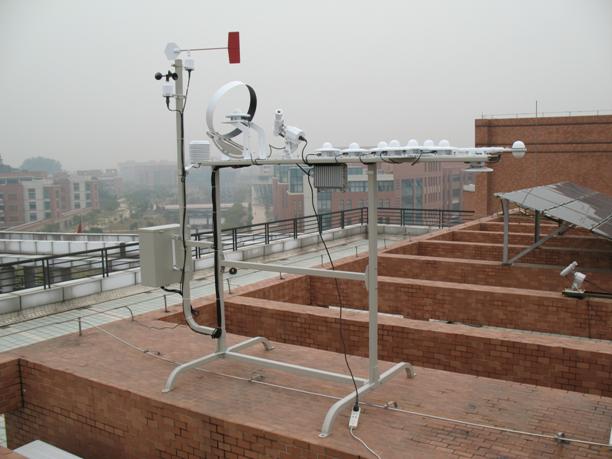

E．傳感器指標：
(1).風速：
通道數:1路；
范 圍:0～60米/秒；
精 度:±0.3米/秒；
顯示分辨率:0.1米/秒；
(2).風向:
通道數:1路；
范 圍:0～360度；
精 度:±3度；
顯示分辨率:1度；
(3).太陽輻射:
3.1通道數:5路總輻射（水平全方位太陽總輻射、（東，西，南，北）四方位總輻射）
測量范圍:0～2000W/m2
測量精度:小于5%
顯示分辨率:1 W/m2
顯示內容:瞬時值，小時累計量，日累計量等
靈敏度：7-14mV / ( kW•m2 )
光譜范圍：0.28-3.0μm
3.2太陽散射輻射:
通道數:1路散射輻射（水平全方位）
范 圍:0～2000W/m2；
精 度:小于5% ；
顯示分辨率: W/m2
顯示內容:瞬時值，小時累計量，日累計量等
靈敏度：7-14mV / ( kW•m2 )
光譜范圍:280～3000nm；
(4)環境溫度：
通 道 數：1路
測量范圍:-50～80℃
測量精度:±0.2℃
分 辨 率:0.1℃
(5)環境濕度:
通 道 數:1路
測量范圍:0～100%
測量精度:±2%RH
分 辨 率:0.1%RH
(6).電流電壓傳感器接線箱：
電壓（組件輸出電壓）
通道數:4路
電壓范圍:0～300V,0～30V,0～10V，0～3V（直流）；
精 度: 小于0.5%；
顯示分辨率:0.01V；
電流（組件輸出電流）
通道數:4路
電流范圍:0～10A，0～3A，0～0.3A，0～0.03A；
精 度:小于0.5%；
顯示分辨率:0.01A；
(7).溫度:(電池板背面溫度)
通道數:4路
范 圍:-50～100℃；
精 度:±0.2℃；
顯示分辨率:0.1℃；
測量原理: 鉑電阻測溫方式,精度較高
結構：全密封結構，防潮，防水，粘貼電池表面；按照電池板測溫要求安裝,測量面與電池板接觸,其它面與空氣隔離。
尺寸：￠40*4（mm）；
2．LG-WD120型溫度測試系統
1)．溫度: 適合溫度傳感器(T型測溫元件)
通 道 數:50路
測量范圍:-30～100℃
測量精度: ±0.5℃ （根據溫度傳感器可選擇)
顯示分辯率:0.1℃
2). P100鉑熱電阻測溫范圍：-40℃～60℃；（作為室溫測量及補償用）分辨率：0.1℃
3). 通訊接口: 標準RS232接口，與管理微機有線連接,實時傳送采集數據。
4). 供電方式: 交流：220V 直流：12V 內配充電電池，充滿電連續使用時間大于72小時。
5)．記錄儀各路溫度數據及時間自動存儲（存儲時間可設定）。
6). 記錄儀具有先進的輕觸薄膜按鍵,操做簡單,實現對各路溫度數據的實時觀測。
7). 儀器校準方便容易。全部軟件操作，不必采用傳統手調方式。自動校零技術?？朔\放元器件的零點漂移和時間漂移。
8). 所有模板均采用STD工業控制機結構，具有STD工業控制機的所有優點。全部采用CMOS器件，功耗低，抗干擾能力強，可靠性高。
9).顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據, 液晶尺寸:115*65(mm)
10).通訊接口:標準RS232接口，與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據。
11). LG-WD120型溫度測試系統采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲整點數據 (存儲時間可以設定)，工業控制標準設計，便攜式防振結構，大屏幕漢字液晶顯示屏(一屏顯示多路溫度,替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。,既可與微機同時監測,又可以斷開微機獨立監測。
12)．儀器尺寸：340*150*300（mm）
13)．重量：6.5Kg,金屬外殼。

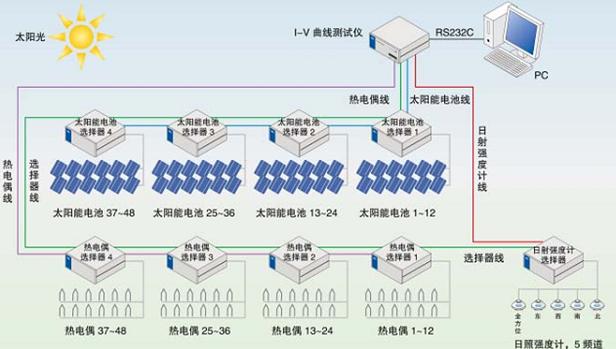

3．LG-FD03B太陽能電池組件選擇器：
用于被測電池組件陣列與太陽能電池I-V曲線測試儀的接口，同時又是發電站各部件的連接中心,完成與各路負載的切換,以開關形式組成邏輯陣列接通對應的每路電池組件,形成各種效果的測試條件,可以實現(一對一,一對多,多對多)等檢測要求的功能組合?！ ?br />
１）信號通道:輸入16路（電池組件12路 電子負載：4路）輸出：4路
２）接點負載:電流小于30A
３）控制方式:微處理器控制繼電器邏輯陣列, 可以實現(一對一,一對多,多對多)串連，并連等檢測要求的功能組合，自動顯示連接裝態。配置標準RS232通訊接口,可實現上位機自動控制. 采用高性能微處理器為主控CPU，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵。適合在惡劣工業環境使用，具有先進的輕觸薄膜按鍵,操作簡單,實現對各路負載的實時控制?！ ?br />
４）結構尺寸：500*400*250（mm）重量：25Kg,金屬防磁外殼。
4．太陽能電池組件/陣列評測系統軟件標準RS232/USB接口與管理微機有線連接，實時傳送采集數據，并可下載數據存入微機，此軟件支持（GB/T18210 光伏方陣 I/V特性的現場測量）等國標要求，自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能電池的I-V曲線圖及短路電流，開路電壓，峰值功率，峰值功率點電壓，電流，定電壓點電流，填充因子，轉換效率，被測件溫度等數據表，并可將以上數據轉換為標準STC條件下的數據曲線，數據存儲格式為EXCEL標準格式,可供其它軟件調用。

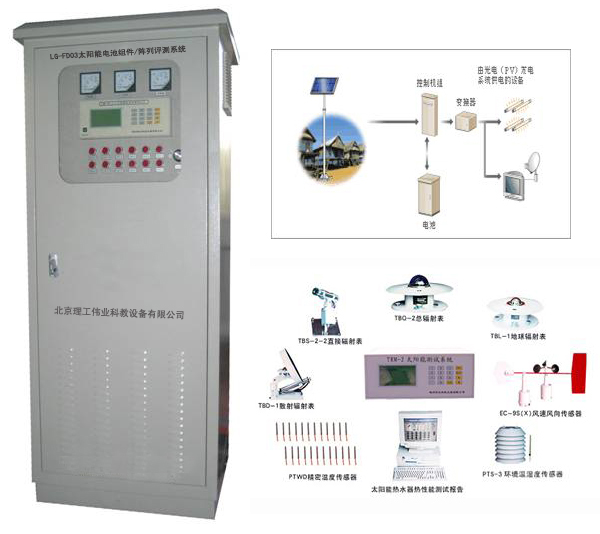

五、LG-FD03太陽能電池組件/陣列評測系統基本配置（同時測48塊電池板）
|
序號
|
名 稱
|
型 號
|
數量
|
單位
|
產地
|
|
1
|
太陽能電池I-V曲線測試儀
|
LG-FD03A
|
1
|
臺
|
北京
|
|
2
|
溫度測試系統
|
LG-WD120
|
1
|
臺
|
北京
|
|
3*
|
太陽能電池組件選擇器
|
LG-FD3B
|
4
|
臺
|
北京
|
|
4
|
太陽能總輻射表
|
TBQ-2
|
5
|
臺
|
北京
|
|
5
|
散射輻射表
|
TBD-1
|
1
|
臺
|
北京
|
|
6
|
數字風速傳感器
|
EC-9S
|
1
|
臺
|
北京
|
|
7
|
數字風向傳感器
|
EC-9X
|
1
|
臺
|
北京
|
|
8
|
環境溫濕度傳感器（含防輻射通風罩）
|
PTS-3
|
1
|
臺
|
北京
|
|
9
|
溫度傳感器
|
PTWD-3A
|
3
|
只
|
北京
|
|
10*
|
T型熱電偶（線30米）
|
T型
|
1000
|
米
|
北京
|
|
11
|
電壓，電流傳感器接線箱
|
VCS-1
|
1
|
臺
|
北京
|
|
12
|
太陽能電池組件/陣列評測系統軟件
|
LG-FD03
|
1
|
套
|
北京
|
|
13
|
傳感器觀測支架
|
LG-ZJ1
|
1
|
臺
|
北京
|
|
14
|
系統傳感器電纜（20米/路）
|
標準配置
|
1
|
套
|
|
|
15
|
其它輔助配件
|
標準配置
|
1
|
套
|
|
|
16*
|
微機+打印機
|
可選配
|
1
|
臺
|
