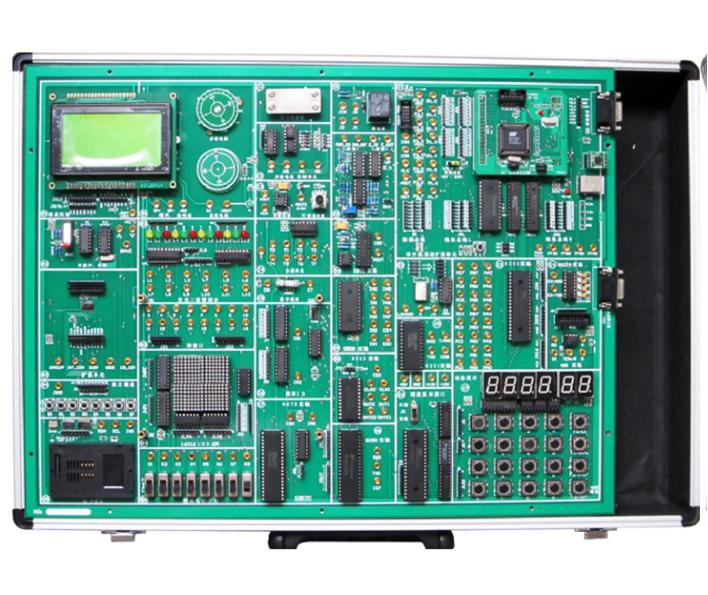

1	用戶CPU（AT89S52），帶仿真接口	21	I/O口擴展模塊（74LS244、74LS273）
2	ISP在線編程接口，標配ISP下載線和軟件	22	蜂鳴器模塊
3	單片機所有IO口，數據、地址線，及譯碼地址區	23	射極跟隨器實驗?zāi)K
4	譯碼、鎖存單元（由CPLD芯片1016設計）	24	紅外遙控接收實驗?zāi)K（配紅外遙控器）
5	擴展ROM（64K）、擴展RAM（32K）	25	單脈沖與固定時鐘模塊
6	擴展模塊區（USB、網卡、CAN總線等）	26	DS18B20數字溫度傳感器模塊
7	RS232串行通訊口	27	DAC0832數模轉換模塊
8	8251實驗?zāi)K	28	模擬溫度傳感器實驗?zāi)K
9	8253實驗?zāi)K	29	壓力傳感器實驗?zāi)K
10	8279實驗?zāi)K	30	ADC0809模數轉換模塊
11	8255實驗?zāi)K	31	128*64 LCD液晶顯示模塊（可換16*2 LCD模塊）
12	六位動態數碼管實驗?zāi)K	32	PWM轉換模塊
13	4*6矩陣鍵盤模塊	33	LM386音頻功放模塊
14	8155實驗?zāi)K	34	繼電器模塊
15	8位LED發光二極管輸出模塊	35	RS485通訊模塊
16	8位開關量輸入模塊	36	直流電機模塊（帶霍爾傳感器，可實現閉環調速）
17	8250實驗?zāi)K	37	四相步進電機模塊（帶驅動電路）
18	16*16點陣實驗?zāi)K	38	接觸式IC卡實驗?zāi)K（標配一塊IC卡）
19	可調電壓模塊	39	標配超強DICE-Keil51仿真器（USB接口）
20	直流電源模塊（提供+5V、+12V、-12V、GND）	40	配套附件實驗接插線，排線，IC卡，紅外遙控器，USB線，說明書，光盤資料(含詳實的實驗代碼C與匯編程序)。

（2）軟件和程序：

系統配置98/2000/XP//WIN7等操作平臺的單片機仿真調試軟件KEILC51 UV2 調試環境，支持匯編、C51語言編譯、調試；單片機ISP在線下載軟件；串口調試助手；取模軟件等；隨光盤配有全部的實驗源程序和電子版實驗指導書。

（3）開關電源：

系統內置高性能開關電源，提供DC：+5V、+12V、-12V、GND。

（4）實驗箱材質和尺寸：

系統配置輕便鋁合金箱子作為實驗儀機箱。長*寬*高520*330*140

三、系統主要特點

（1）三核高性能KeilC仿真器（USB接口，標配）：系統標配有USB接口LG-Keil51仿真器或選配LG-3000和其它型號仿真器。

★ DICE-Keil51仿真器是目前同行業功能完整，性能穩定，技術先進的全USB接口仿真器。兼容KEILC51 UV2 調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能可仿真各種51指令兼容單片機，ATMEL、WINBOND、INTEL、SST、ST等等。

★不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。

★USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三CPU設計，采用仿真芯片＋監控芯片＋USB芯片結構，在仿真狀態下仿真芯片被完全凍結，可以100%重現CPU所有特性，即總線I/O口。

★下載仿真通訊急速115200BPS，也是KEIL支持的*高速度,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。

（2）支持C8051F 單片機（SOC）：選配C8051F擴展板和DICE-EC5仿真器， EC5型USB高速通訊仿真器，通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真；集成開發環境支持Silicon Labs IDE和KEIL C軟件。

（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（6）在線下載：實驗系統配有ISP在線下載接口，可直接燒錄AT89S5X單片機。

（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

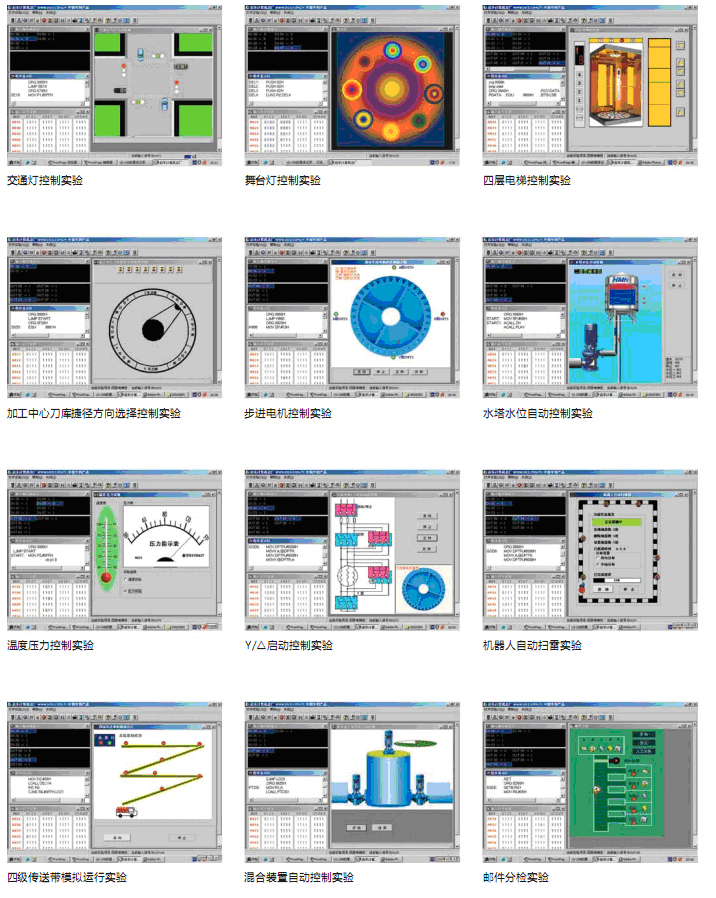

(8) 革命性的單片機學習方式-DAQ創新實驗平臺

通過選配數控式創新實驗平臺，將一些復雜的例如交通燈控制系統、四層電梯控制系統、刀庫捷徑選擇等實驗通過當前流行的動畫技術制作出來，借助PC要資源，仿真實物的控制系統。通過USB接口電路，實現CPU（單片機）對虛擬被控對象的控制和雙向通信。該實驗平臺形象生動、可操作性強、可實現復雜的閉環控制，大大提高學生的學習興趣和創新思維。與傳統的實物模型相比：性價比極高、無需后續的保養和維修、使用安全方便。目前該創新實驗平臺有15個典型的系統實驗。



四、實驗項目

(一)軟件實驗
（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序?qū)嶒?yàn)；

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。
(二)硬件實驗
（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255 A、B、C口輸出方波實驗；

（6）8255 PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

（12）通用打印機實驗；（打印機選配）

（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配）

（14）I2C儲存卡讀寫實驗；

（15）繼電器控制實驗；

（16）步進電機控制；

（17）8253方波實驗；

（18）小直流電機調速實驗；

（19）16*16 LED點陣顯示實驗；

（20）128*64 LCD液晶顯示實驗；

（21）8250可編程異步通訊接口實驗（自發自收）；

（22）8251可編程通訊接口實驗（與PC機）；

（23）單片機RS232/485串行發送實驗（雙機通訊）；

（24）單片機RS232/485串行接收實驗（雙機通訊）；

（25）溫度實驗；

（26）壓力實驗；

（27）DS18B20單總線數字溫度傳感器實驗；

（28）紅外線遙控通信實驗；

（29）PWM脈沖寬度調制實驗；

（30）射極跟隨器實驗；

（31）電子音樂演奏實驗。

(三)擴展卡實驗（選配）☆

1、KZ-1擴展卡完成以下實驗：

（32）MAX813看門狗實驗

（33）74LS165并轉串實驗

（34）74LS164串轉并實驗

（35）查詢式鍵盤實驗

（36）74LS138譯碼實驗

2、KZ-2擴展卡完成以下實驗：

（37）LM331 V/F轉換實驗

（38）LM331 F/V轉換實驗

（39）光耦隔離模塊實驗

3、KZ -3擴展卡完成以下實驗：

（40）串行EEPROM 93C46讀寫實驗

（41）I2C AT24C02讀寫實驗

（42）TLC549串行A/D轉換實驗

（43）TLC5615 10位D/A串行轉換實驗

（44）PCF8563 I²C日歷時鐘實驗

4、KZ -4擴展卡完成以下實驗：

（45）ISD1730語音錄放實驗

5、CAN總線擴展卡：

（46）CAN總線通訊接口實驗

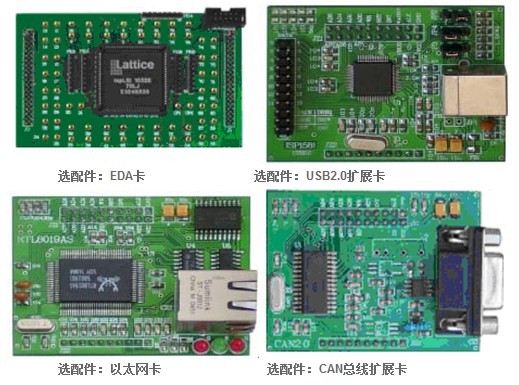

6、TCP/IP以太網擴展卡

（47）以太網TCP/IP協議接口實驗

7、USB2.0卡

（48）USB2.0通訊接口實驗。

8、1032擴展卡：

Lattice公司：Lattice1032E芯片實驗開發。

9、1K30擴展卡：

Atera公司：EP1K30TC144芯片實驗開發。

10、C8051F020擴展卡+EC5仿真器：

C8051F020是完全集成的混合信號系統級MCU芯片。下面列舉了一些主要芯片資源：
（1）高速流水線結構的8051兼容的CIP-51內核（*大25MIPS）；
（2）全速非侵入式的系統調試接口（片內）；
（3）真正12位100ksps的8通道ADC，帶PGA和模擬多路開關；8位500ksps的8通道ADC；
（4）兩個12位DAC，可編程更新時序；
（5）64K字節可在系統編程的FLASH存儲器；
（6）4352（4096+256）字節的片內RAM；
（7）可尋址64K字節地址空間的外部數據存儲器接口；
（8）硬件實現的SPI，SMBus/IIC和兩個UART串行接口；
（9）5個通用的16位定時器；
（10）具有5個捕捉/比較模塊的可編程計數器/定時器陣列；
（11）片內看門狗定時器，2個比較器，VDD監視器和溫度傳感器；
（12）64個I/O端口；
（13）-40~85度工業級溫度范圍；
（14）2.7V~3.6V工作電壓，100腳TQFP封裝；

11、LG-DAQ數控式創新實驗平臺擴展卡（實驗對象通過軟件仿真）

閉環控制

（1）機器人掃地雷實驗；

（2）刀庫捷徑選擇實驗；

（3）四層電梯實驗；

（4）四級傳送帶實驗；

（5）郵件分揀實驗；

（6）水塔水位控制實驗；

（7）交流電機Y/△起動實驗；

開環控制:

（8）交通信號燈實驗；

（9）步進電機實驗；

（10）舞臺燈實驗；

（11）LED顯示實驗；

（12）液體混合裝置實驗；

（13）八通道邏輯分析實驗；

（14）溫度壓力實驗；

（15）連線自檢實驗；。
