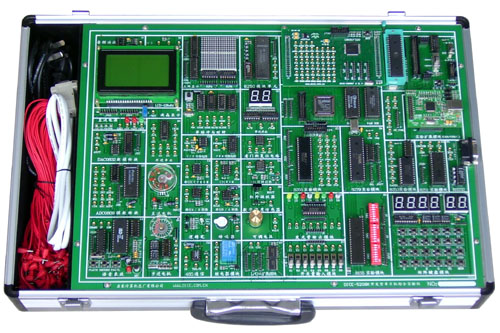

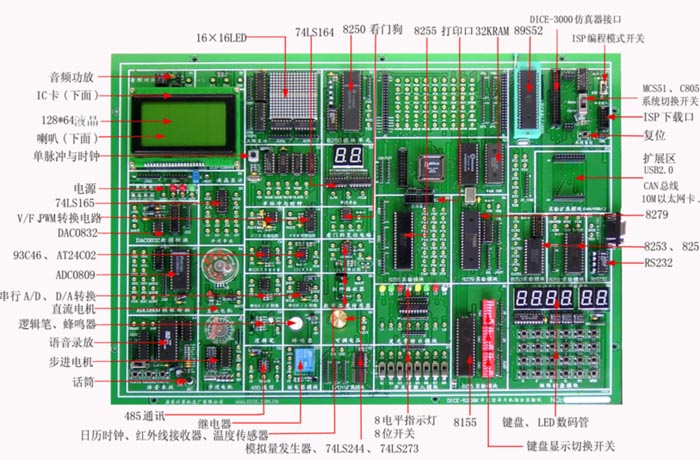

LG-5208K型 新型單片機綜合實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-5208K型 新型單片機綜合實驗箱是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《C8051Fxxx高速SOC單片機原理及應用》《EDA》《VHDL硬件描述語言》《CPLD/FPGA應用基礎》等課程教學的*佳配套實驗設備，在傳統實驗項目的基礎上新增加了幾乎所有*實用、新穎的接口電路（如1 WIRE /I²C/SPI總線等）和通訊類接口實驗(如USB2.0通訊/TCP/IP網絡通訊/CAN總線/紅外線收發等)。不但可滿足各大專院校進行MCS-51、C8051F嵌入式單片機、CPLD/FPGA等課程的開放式實驗教學,也可以讓參加電子競賽的學生熟悉各種類型的接口芯片,做各種實時控制實驗,輕松面對電子競賽.也可以讓參加工作的電子工程師迅速成為高手。
一、主要特點
(1) 該實驗系統配置3000型高性能MCS-51硬件仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和用戶CPU獨立運行，上位仿真軟件支持匯編、C語言、PL/M語言。可運行于WIN98/2000/NT/XP操作系統平臺。
(2) 實驗系統帶有ISP在線下載電路,學生在完成實驗后可脫離仿真機和PC機獨立運行學生自行設計的單片機系統。（可在線編程AT89S51/52/53系列單片機）

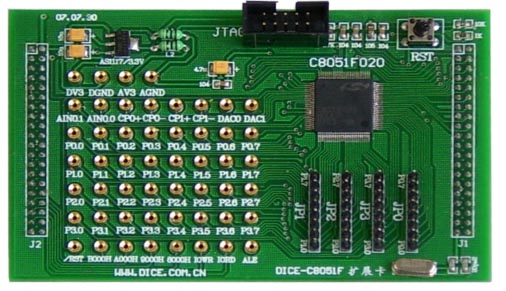

(3) 該實驗系統可擴展C8051F020嵌入式實驗開發模塊, 并配有DICE-EC5型USB高速通訊仿真器，通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真；集成開發環境支持Silicon Labs IDE和KEIL C軟件。(4) 該實驗系統可擴展CPLD/FPGA模塊,并配有相應的并口下載電路,輕松變成一臺EDA實驗開發平臺.
(4) 該實驗系統可擴展”數控式電子演示裝置”,該裝置是本公司的*產品,結合上位演示軟件和USB接口,可為該實驗系統擴展多達十五個生動、形象、復雜的實驗,其中大部分是閉環實驗,實驗踐性非常強.
(5) 實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(6) 附帶詳細的視頻教程，方便老師與學生更好地理解與使用儀器。
二、C8051F020單片機主要特點：
1、模擬外設:
(1)逐次逼近型(SAR)12位 ADC(ADC0)
●可編程轉換速率，*大100ksps
●可多達8 個外部輸入；可編程為單端輸入或差分輸入
●可編程放大器增益：16、8、4、2、1、0.5
●數據相關窗口中斷發生器
●內置溫度傳感器（±3°C）
(2)8 位 ADC(ADC1)
●可編程轉換速率，*大500ksps
●8 個外部輸入
●可編程放大器增益：4、2、1、0.5
(3)兩個12 位DAC
●可以同步輸出，用于產生無抖動波形
(4)兩個模擬比較器
●16個可編程回差電壓值
●可用于產生中斷或復位
(5)電壓基準
●內部基準（2.4V）
●外部部基準輸入
(6)精確的VDD 監視器和欠壓檢測器
●可通過MONEN引腳允許或禁止。
2、片內JTAG 調試和邊界掃描
●片內調試電路提供全速、非侵入式的在系統調試
●支持?jǐn)帱c(diǎn)、單步、觀察點、堆棧監視器；可以觀察/修改存儲器和寄存器
●符合IEEE1149.1 邊界掃描標準
3、高速8051 微控制器內核
●流水線指令結構；70%的指令的執行時間為一個或兩個系統時鐘周期
●速度可達25MIPS（時鐘頻率為25MHz 時）
●22 個矢量中斷源
4、存儲器
●4352 字節內部數據RAM（4K + 256）
●64K 字節FLASH 存儲器；可以在系統編程，扇區大小為512 字節
●外部64K 字節數據存儲器接口（可編程為復用方式或非復用方式）
5、數字外設
●8 個字節寬的端口I/O（C8051F020）所有口線均耐5V 電壓
●可同時使用的硬件SMBus(I2CTM 兼容)、SPITM及兩個UART 串口
●可編程的16 位計數器/定時器陣列，有5個捕捉/比較模塊
●5 個通用16 位計數器/定時器
●專用的看門狗（WDT）定時器；
6、時鐘源
●內部可編程振蕩器：2-16MHz
●外部振蕩器：晶體、RC、C、或外部時鐘
●實時時鐘(RTC)方式（用定時器3 或PCA）；
7、供電電壓（2.7V - 3.6V）
●典型工作電流：10mA @ 20MHz
●多種節電休眠和停機方式
三、實驗項目
(一)軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒?yàn)；
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
(二)硬件實驗
(一)軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒?yàn)；
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
(二)硬件實驗
P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
*（12）通用打印機實驗；
*（13）微型打印機打印字符、曲線、漢字實驗；
*（14）日歷時鐘DS12887控制實驗；
（15）I2C儲存卡讀寫實驗；
（16）語音芯片ISD1730控制實驗（錄音）；
（17）語音芯片ISD1730控制實驗（放音）；
（18）繼電器控制實驗；
（19）步進電機控制；
（20）8253方波實驗；
（21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗；
（23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（11）8279鍵盤顯示實驗；
*（12）通用打印機實驗；
*（13）微型打印機打印字符、曲線、漢字實驗；
*（14）日歷時鐘DS12887控制實驗；
（15）I2C儲存卡讀寫實驗；
（16）語音芯片ISD1730控制實驗（錄音）；
（17）語音芯片ISD1730控制實驗（放音）；
（18）繼電器控制實驗；
（19）步進電機控制；
（20）8253方波實驗；
（21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗；
（23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（28）單片機通過RS232/485與PC機通訊實驗
(三)新型實用接口實驗；
*（29）CAN總線通訊接口實驗
*（30）以太網TCP/IP協議接口實驗；
* (31）USB2.0通訊接口實驗。
（32) DS18B20單總線溫度測量實驗
（33）紅外線遙控收發實驗
（34）TLC549串行A/D轉換實驗
（35）TLC5615 10位D/A串行轉換實驗
（36）PCF8563 I²C日歷時鐘實驗
*（30）以太網TCP/IP協議接口實驗；
* (31）USB2.0通訊接口實驗。
（32) DS18B20單總線溫度測量實驗
（33）紅外線遙控收發實驗
（34）TLC549串行A/D轉換實驗
（35）TLC5615 10位D/A串行轉換實驗
（36）PCF8563 I²C日歷時鐘實驗
（37）MAX813看門狗實驗
（38）V/F轉換電路
（39）93C46串行EEPROM讀寫實驗
（40）AT24C02讀寫實驗
（41）PWM轉換實驗
（42）串并轉換實驗（74LS164）
（43）并串轉換實驗（74LS165）
（44）電子音樂實驗
（45）8155實驗

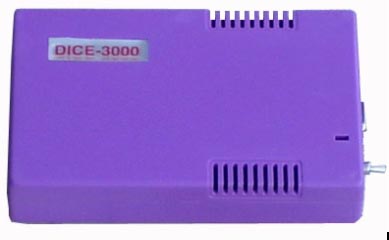

上圖DICE-3000型仿真器隨實驗箱配備
以下的擴展卡用戶根據需要選配： CAN總線擴展卡
USB2.0擴展卡
以太網擴展卡
C8051F CPU卡
*(三)數控式實驗演示模擬裝置可完成的控制類項目：（需選配擴展模塊）
閉環控制:（1）機器人掃地雷、（2）刀庫捷徑選擇、（3）四層電梯、（4）四級傳送帶、（5）郵件分揀、（6）水塔水位控制、（7）交流電機Y/△起動
開環控制:（8）交通信號燈、（9）步進電機、（10）舞臺燈、（11）LED顯示、（12）液體混合裝置、（13）八通道邏輯分析、（14）溫度壓力、（15）連線自檢。
*（四）CPLD/FPGA部分實驗項目（需選配CPLD/FPGA擴展模塊）
(1)3×8譯碼器的設計
(2)編碼器的設計
(3)數碼轉換（二~十進制）及顯示
(4)算術運算（4位全法器的設計）
(5)四位并行乘法器
(6)存儲器設計（SRAM）
(7)設計基本觸發器（D，JK）
(8)設計74LS160計數器功能模塊
(9)狀態機電路設計
(10)可控脈沖發生器
(11)占空比可調信號發生器
(12)高精度頻率計設計
(13)模數轉換實驗（ADC0809）
(14)數模轉換實驗（DAC0832）
(15)步進電機
(16)點陣顯示（16*16 LED）
(17)電子時鐘實驗
(18)LCD液晶顯示（128*64）
(19)電子音樂演奏實驗
(20)RS232串口發送實驗（send）
(21)RS232串口接收實驗（receive）
注：實驗項目前打*號為選配擴展卡實驗。
